Rozsdamentes acél tartályra · Felső beépítésű

Rozsdamentes tartálytechnika

Búvónyílás felső kerek 520 mm kifelenyíló (N/270;N/271;N/272;N/273; N/270/B;N/271/B;N/272/B;N/273/B)

Gyártó / márka: Zorzini

kör búvónyílás 520 mm méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Felső beépítésű
Forma
Kör
Nyitásirány
Kifelé nyíló
Elérhető méret
520 mm

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

911365

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
75 mm
Megengedett üzemi nyomás
0 / 0,1 bar
Tömeg
12 kg
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

7 nyilvántartott változat

ModellCikkszámMéretPalástmagasságMegengedett üzemi nyomásTömegAnyagminőségAjánlatlista
N/270911365520 mm75 mm0 / 0,1 bar12 kg304L
N/272/B911367520 mm150 mm0 / 0,1 bar14 kg316L
N/271911368520 mm100 mm0 / 0,1 bar12,8 kg304L
N/272911369520 mm150 mm0 / 0,1 bar14 kg304L
N/270/B911376520 mm75 mm0 / 0,1 bar12 kg316L
N/271/B911378520 mm100 mm0 / 0,1 bar12,8 kg316L
N/273911966520 mm200 mm0 / 0,1 bar17 kg304L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

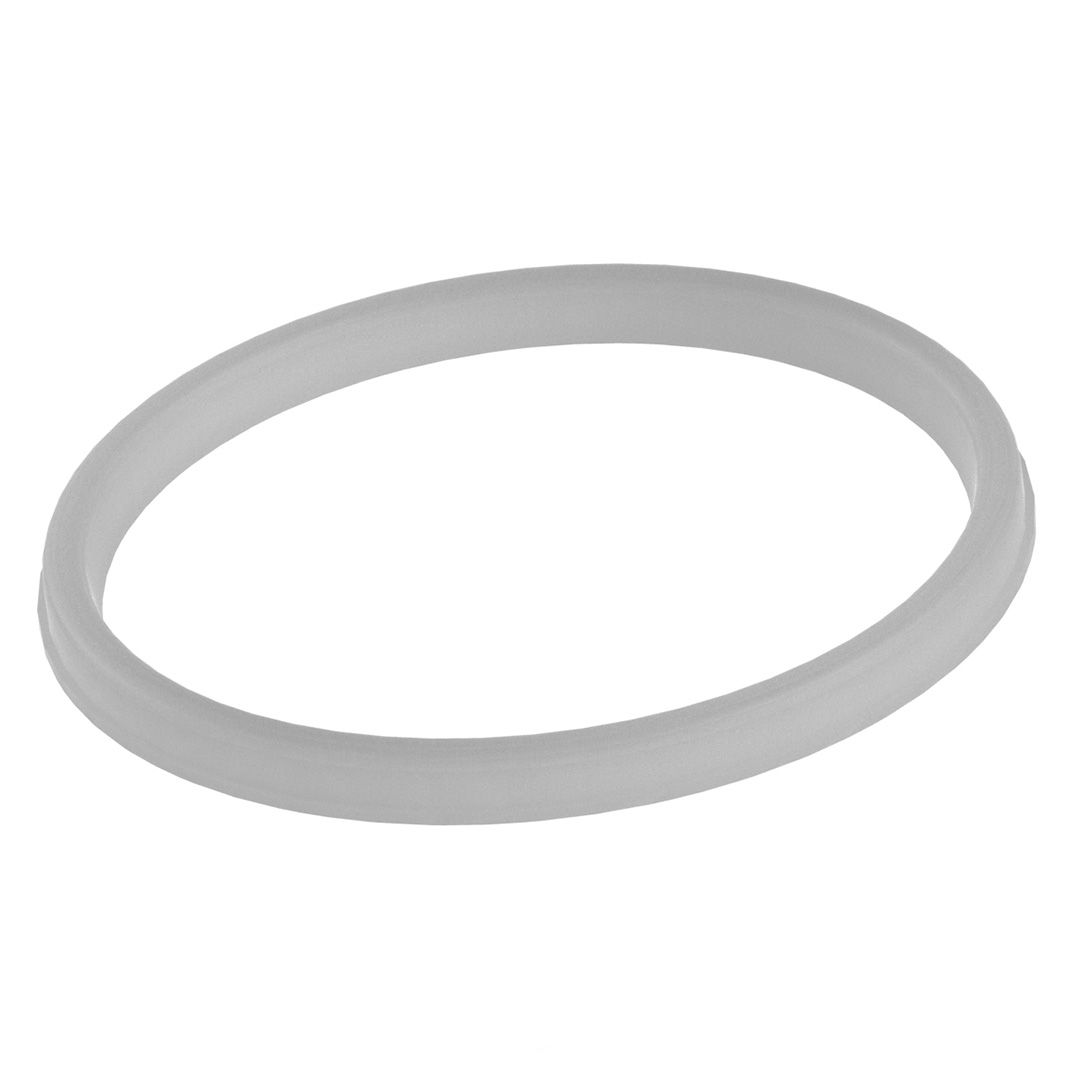

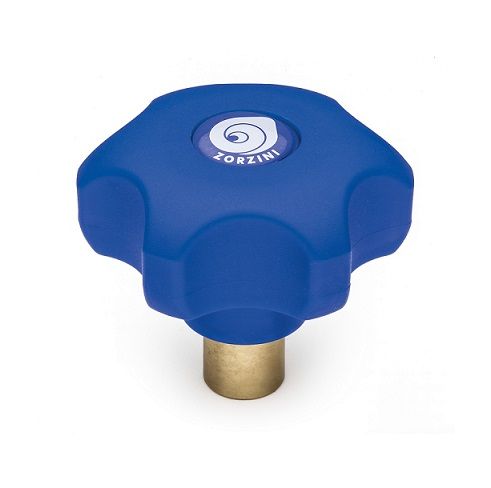

Típus: N/270 anyagminősége: — AISI 304 rozsdamenetes acél tömítése: — EPDM (G/TR500 típusú, fedélbe ragasztva) tekerője: — műanyag MEC/80/A További elérhető változat: anyagminősége: — AISI 304 és 316L tömítése: — szilikon, NBREPDM, FKM A búvónyílások ajtaja oldalra kifordítható. H nyakrész magasság

Szerkezeti dokumentáció

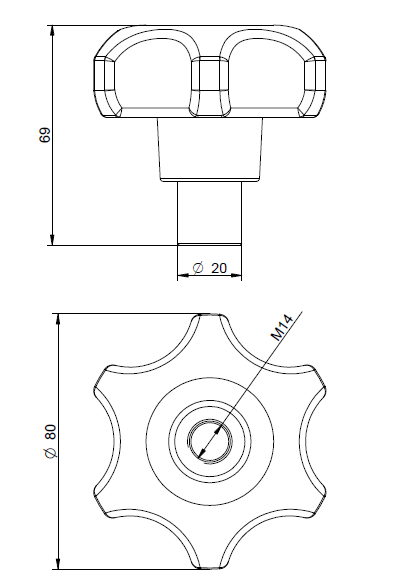

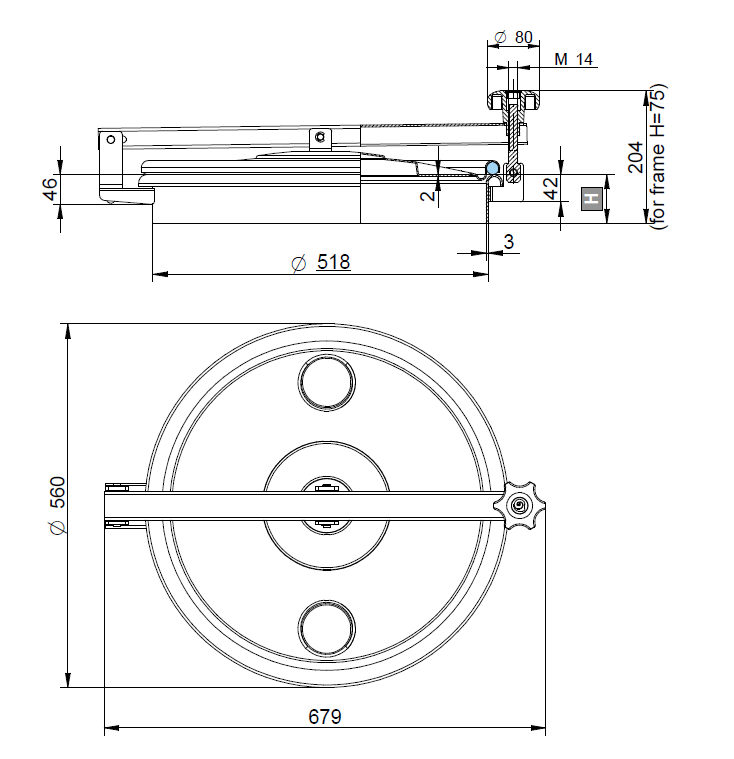

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
