Rozsdamentes acél tartályra · Felső beépítésű
Rozsdamentes tartálytechnikaBúvónyílás felső kerek, periférikus zárakkal (6024)
Gyártó / márka: Veneta Acciai
kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Felső beépítésű
- Forma
- Kör
- Nyitásirány
- Egyéb / nem jelölt
- Elérhető méret
- Lásd a műszaki adatlapon
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35076
A kiválasztott változat műszaki adatai
- DN
- 400
- Belső átmérő (Di)
- 398 mm
- A méret
- 5 mm
- B méret
- 1,5 mm
- C méret
- 50 mm
- D méret
- 103 mm
További műszaki adatok+−
- E méret
- 420 mm
- Anyagminőség
- 304
- Megengedett üzemi nyomás
- 0,1 bar
- Vákuumállóság
- -0,5 bar
- N4
- 4
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
1 nyilvántartott változat
| Modell | Cikkszám | Méret | Belső átmérő (Di) | A méret | B méret | C méret | D méret | E méret | Anyagminőség | Megengedett üzemi nyomás | Vákuumállóság | N4 | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6024C | F35076 | DN 400 | 398 mm | 5 mm | 1,5 mm | 50 mm | 103 mm | 420 mm | 304 | 0,1 bar | -0,5 bar | 4 |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás
Típus: 6024 anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

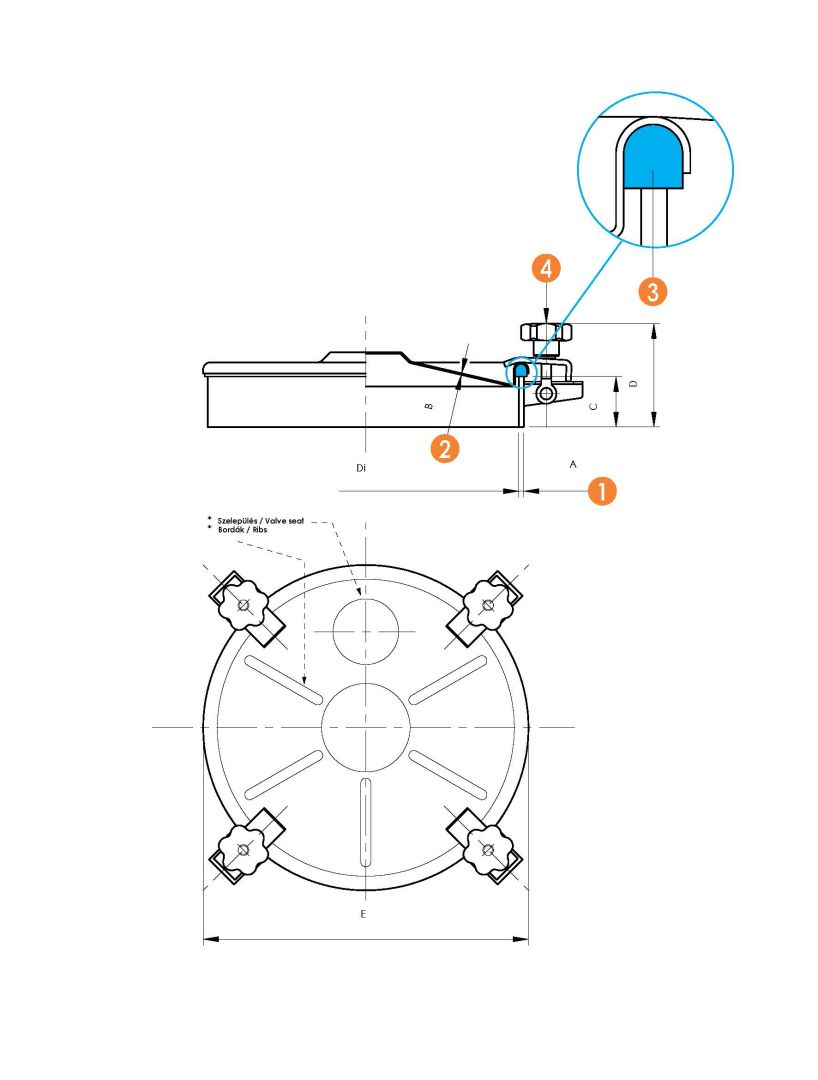

Szerkezeti dokumentáció
Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
