Rozsdamentes acél tartályra · Felső beépítésű
Rozsdamentes tartálytechnikaBúvónyílás ovális, periférikus zárakkal (6023F)
Gyártó / márka: Veneta Acciai
ovális búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Felső beépítésű
- Forma
- Ovális
- Nyitásirány
- Egyéb / nem jelölt
- Elérhető méret
- Lásd a műszaki adatlapon
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35189
A kiválasztott változat műszaki adatai
- D × d méret
- 412x315 mm
- A méret
- 8 mm
- B méret
- 2,5 mm
- C méret
- 75 mm
- E méret
- 165 mm
- Megengedett üzemi nyomás
- 4 bar
További műszaki adatok+−
- Vákuumállóság
- -1 bar
- Anyagminőség
- 304L
- N4
- 6
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
4 nyilvántartott változat
| Modell | Cikkszám | Méret | A méret | B méret | C méret | E méret | Megengedett üzemi nyomás | Vákuumállóság | Anyagminőség | N4 | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6023F1 | F35189 | 412x315 | 8 mm | 2,5 mm | 75 mm | 165 mm | 4 bar | -1 bar | 304L | 6 | |
| 6023F1 | F35190 | 412x315 | 8 mm | 2,5 mm | 75 mm | 165 mm | 4 bar | -1 bar | 316L | 6 | |
| 6023F2 | F35191 | 510x410 | 10 mm | 3 mm | 80 mm | 170 mm | 3 bar | -1 bar | 304L | 8 | |
| 6023F2 | F35192 | 510x410 | 10 mm | 3 mm | 80 mm | 170 mm | 3 bar | -1 bar | 316L | 8 |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás
Típus: 6023F anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

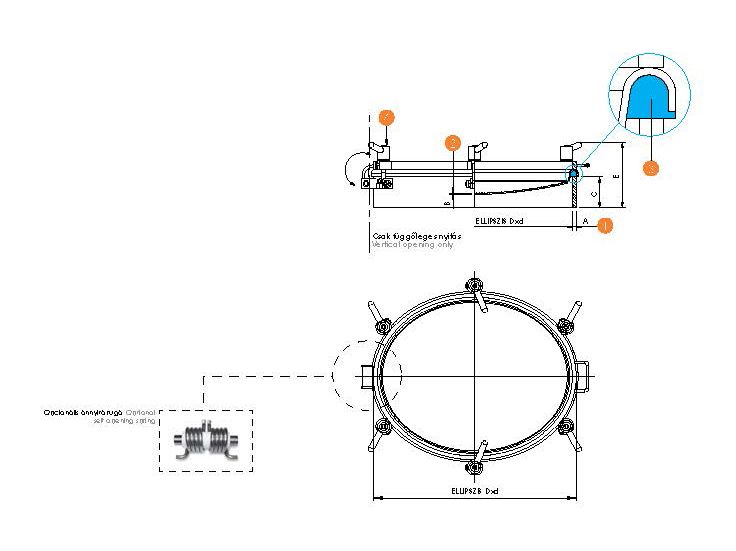

Szerkezeti dokumentáció
Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
