Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás alsó négyszögletes 300x165 mm kifelenyíló (Z/175;Z/176;Z/175K;Z/176K; Z/175/B;Z/176/B;Z/175K/B;Z/176K/B)
Gyártó / márka: Zorzini
négyszögletes búvónyílás 300×165 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Alsó / oldalsó beépítésű
- Forma
- Négyszögletes
- Nyitásirány
- Kifelé nyíló
- Elérhető méret
- 300×165
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
911768
A kiválasztott változat műszaki adatai
- Palástmagasság
- 100 mm
- Megengedett üzemi nyomás
- 0/0,5 bar
- Tömeg
- 6,5 kg
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
2 nyilvántartott változat
| Modell | Cikkszám | Méret | Palástmagasság | Megengedett üzemi nyomás | Tömeg | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|
| Z/176 | 911768 | 300×165 | 100 mm | 0/0,5 bar | 6,5 kg | 304L | |
| Z/175 | 911872 | 300×165 | 65 mm | 0/0,5 bar | 4,8 kg | 304L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás

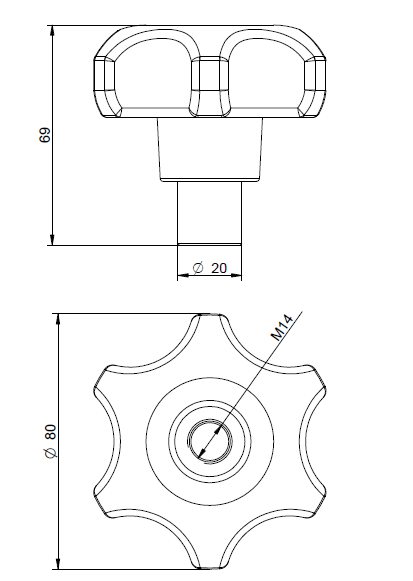

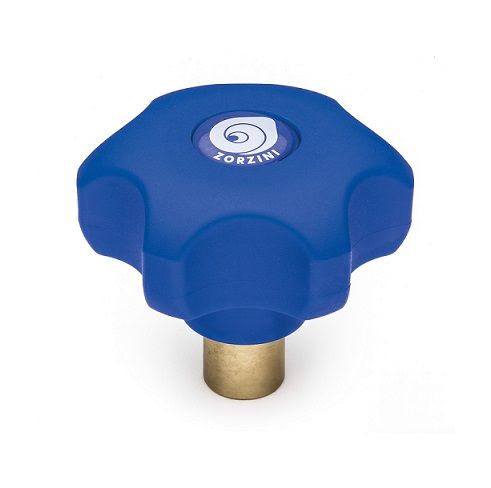

Típus: Z/175 anyagminősége: — AISI 304 tömítése: — EPDM (G/Z175 típusú, fedélbe ragasztva) tekerője: — műanyag MEC/80/A További elérhető változat: anyagminősége: — AISI 304 vagy 316L tömítése: — szilikon, NBREPDM, FKM H nyakrész magasság
Szerkezeti dokumentáció

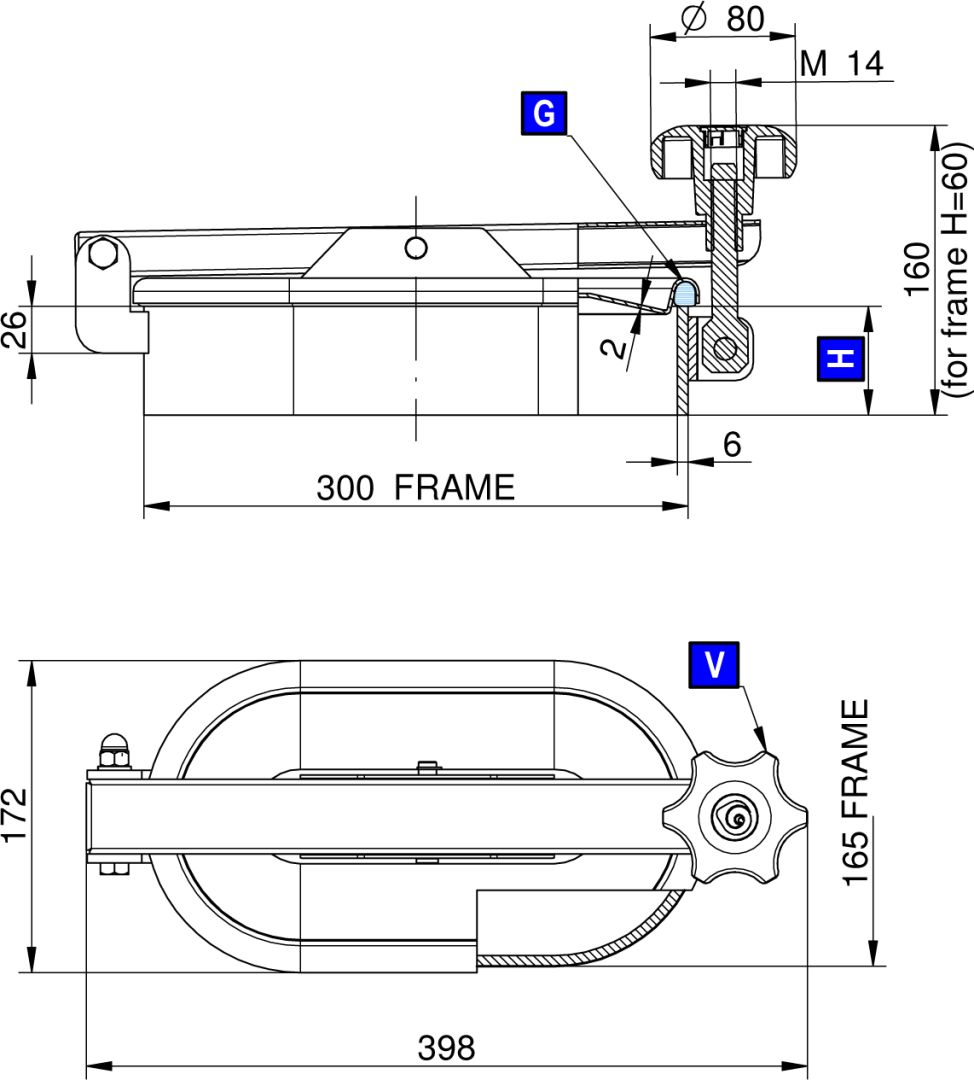

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
Típusazonos kiválasztás
Kompatibilis tartozékok
Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.
