Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás alsó négyszögletes 555x432 mm kifelenyíló (1600;1601;1602;1600/E;1601/E;1602/E; 1600/B;1601/B;1602/B;1600/E/B;1601/E/B;1602/E/B)
négyszögletes búvónyílás 555×432 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Alsó / oldalsó beépítésű
- Forma
- Négyszögletes
- Nyitásirány
- Kifelé nyíló
- Elérhető méret
- 555×432
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
911291
Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő
A kiválasztott változat műszaki adatai
- Megengedett üzemi nyomás
- 0/0,8 bar
- Tömeg
- 24 kg
- Palástmagasság
- 60 mm
- Anyagminőség
- 304L
- S1 méret
- 12,0 mm
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
4 nyilvántartott változat
| Modell | Cikkszám | Méret | Megengedett üzemi nyomás | Tömeg | Palástmagasság | Anyagminőség | S1 méret | S2 méret | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|
| 1600 | 911291 | 555×432 | 0/0,8 bar | 24 kg | 60 mm | 304L | 12,0 mm | – | |
| 1602 | 911292 | 555×432 | 0/0,8 bar | 27,2 kg | 100 mm | 304L | 12,0 mm | – | |
| 1602E/B | 911307 | 555×432 | 0,8 bar | 19,7 kg | 100 mm | 316L | 8,0 mm | 3,0 mm | |
| 1602/E | 912205 | 555×432 | 0/0,5 bar | 25,8 kg | 100 mm | 304L | 8,0 mm | – |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

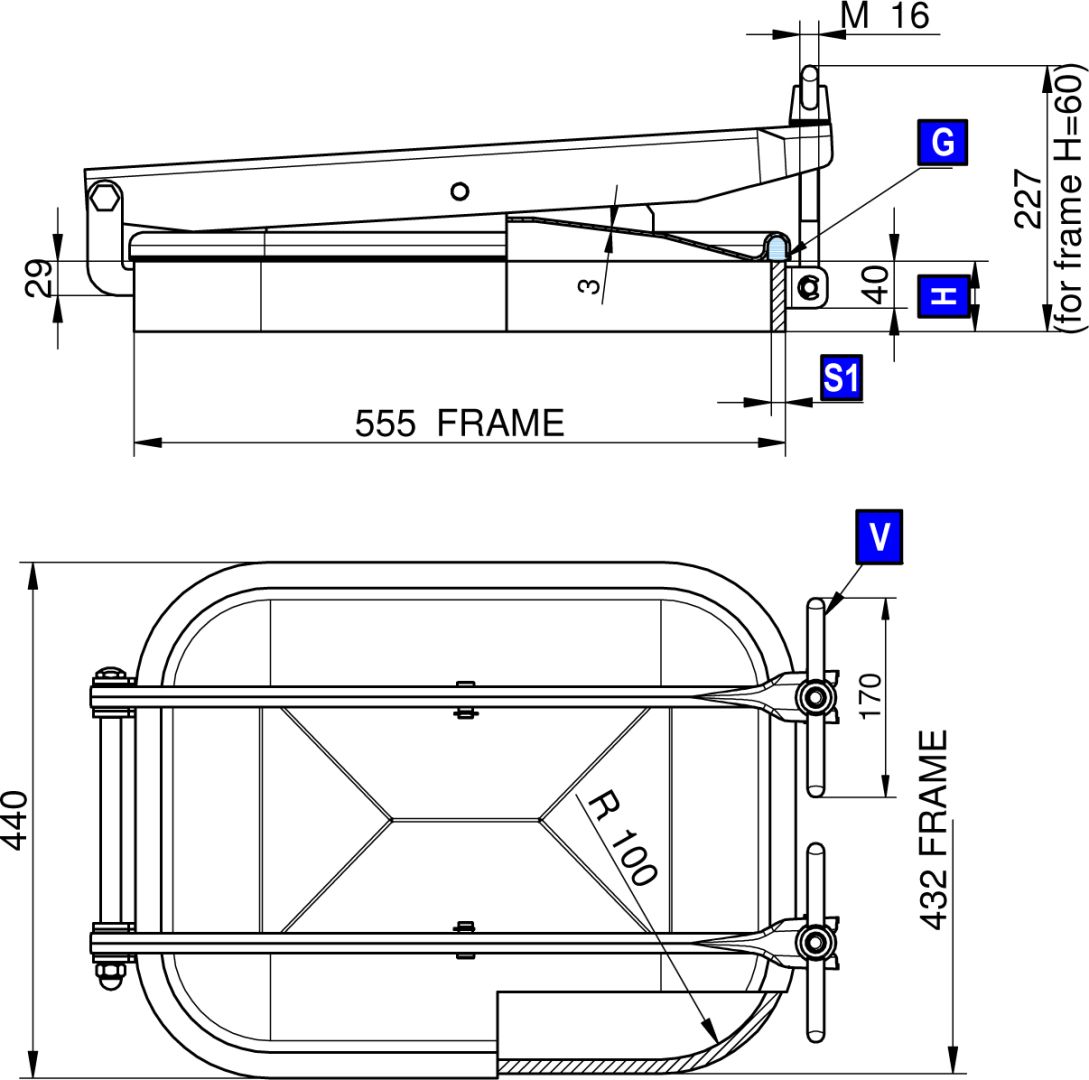

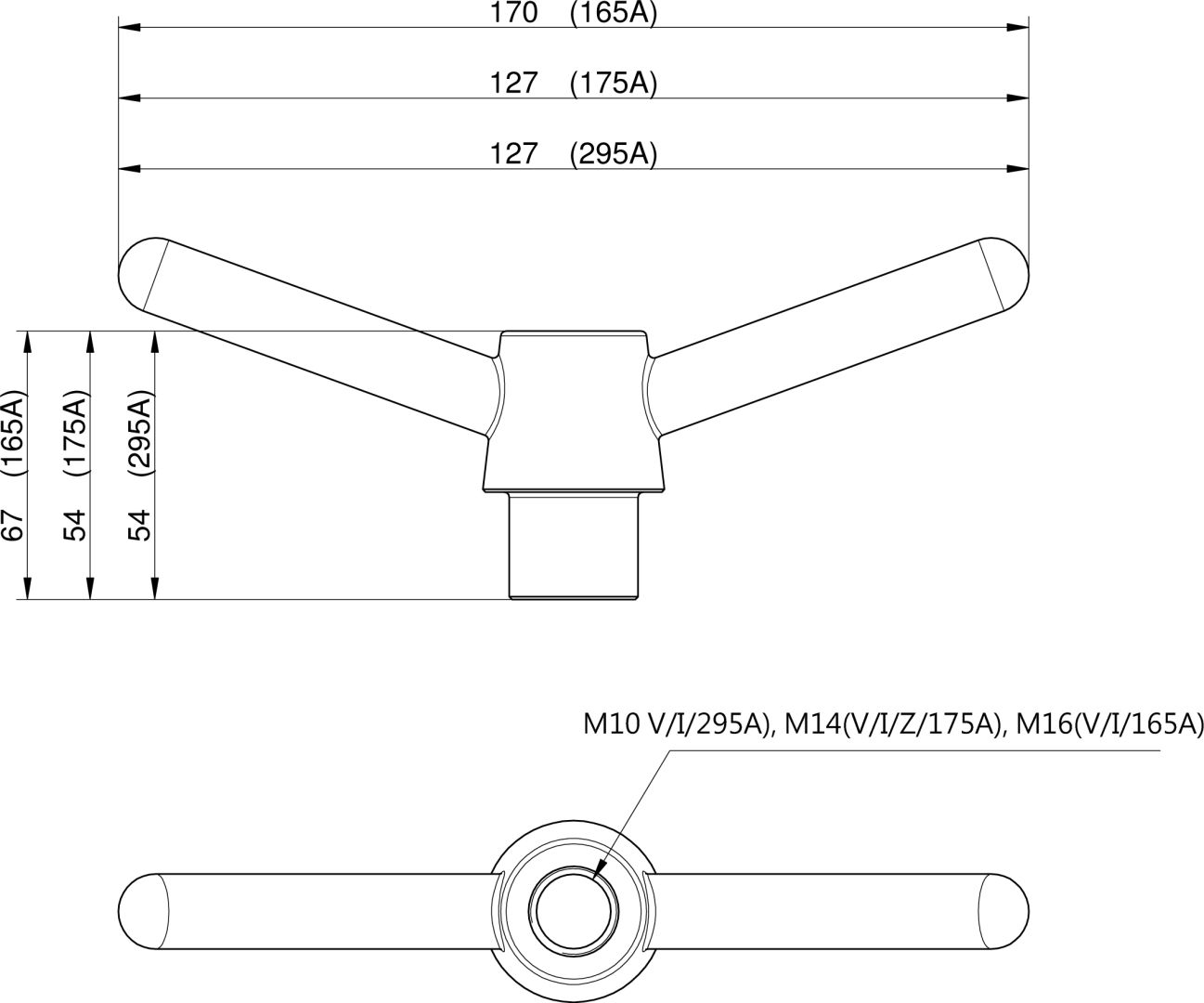

Szerkezeti dokumentáció
Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
Típusazonos kiválasztás

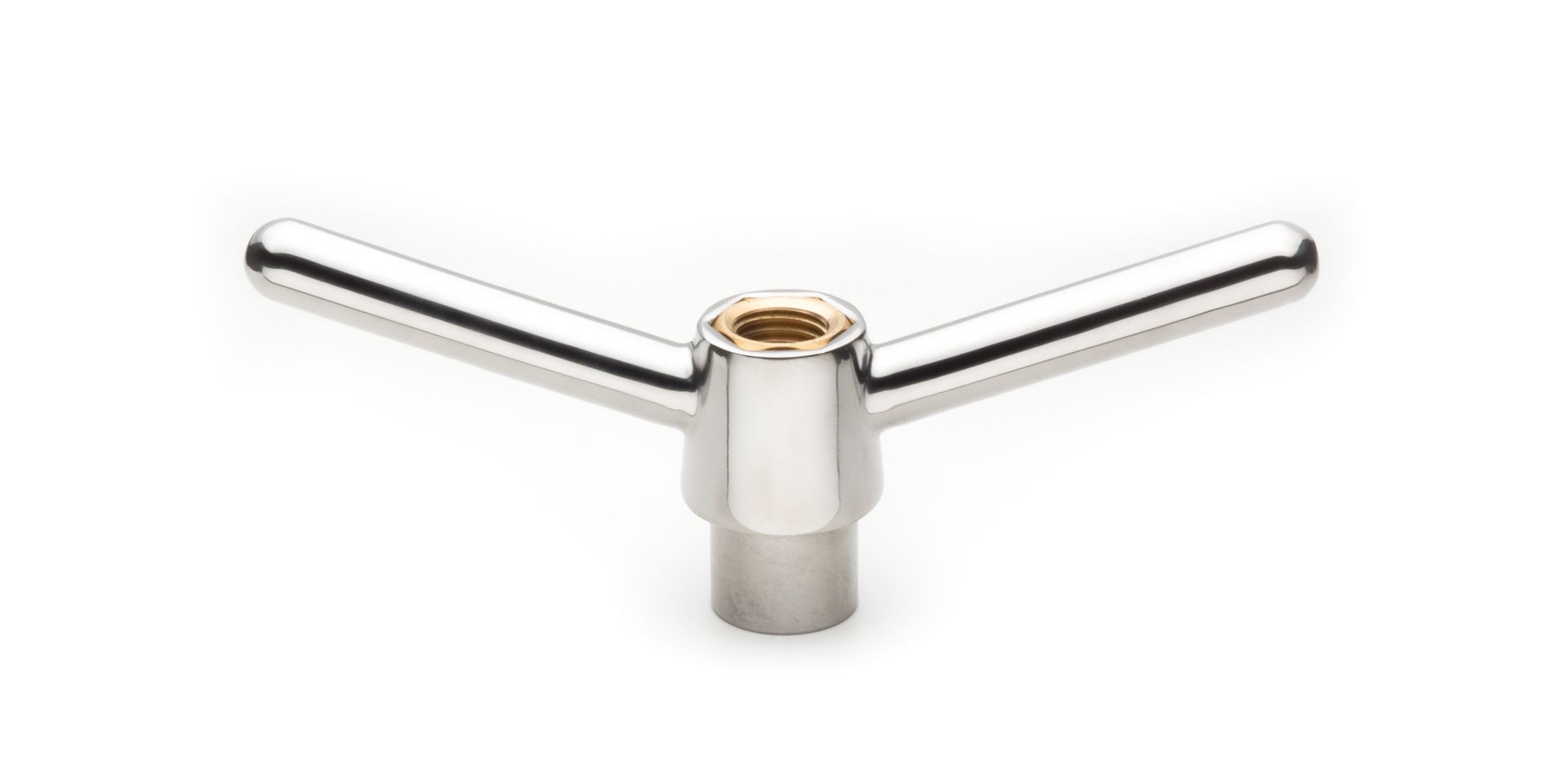

Kompatibilis tartozékok
Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.
