Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás alsó négyszögletes 310x420 mm befelenyíló (6011CM)

Gyártó / márka: Veneta Acciai

négyszögletes búvónyílás 310×420 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

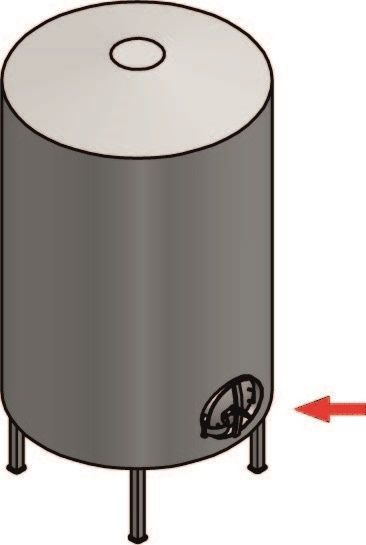

Beépítés
Alsó / oldalsó beépítésű
Forma
Négyszögletes
Nyitásirány
Befelé nyíló
Elérhető méret
310×420

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F10019

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

A méret
3 mm
B méret
2 mm
C méret
100 mm
D méret
170 mm
Megengedett üzemi nyomás
1 bar
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

1 nyilvántartott változat

ModellCikkszámMéretA méretB méretC méretD méretMegengedett üzemi nyomásAnyagminőségAjánlatlista
6011CMF10019310×4203 mm2 mm100 mm170 mm1 bar304L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6011CM anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

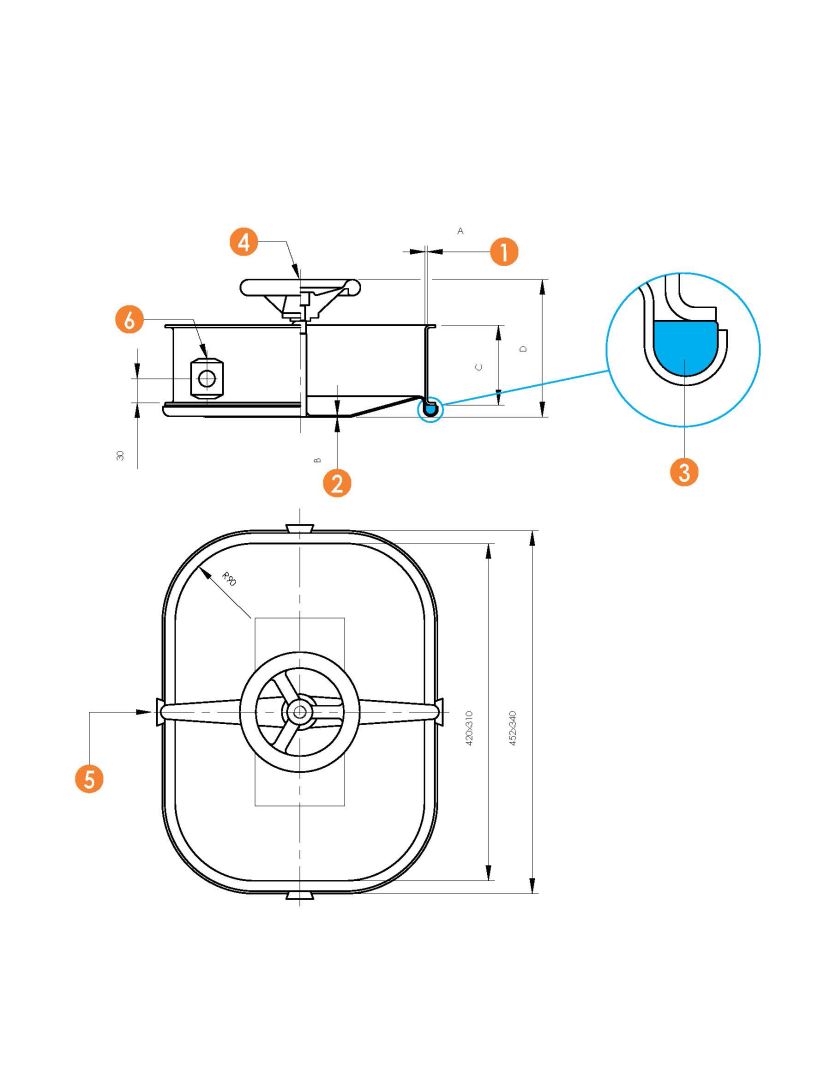

Szerkezeti dokumentáció

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
