Termékek/Búvónyílások/Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű · Négyszögletes

Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás alsó négyszögletes 410 x 530 mm kifelé nyíló (6014)

Gyártó / márka: Veneta Acciai

négyszögletes búvónyílás 410 × 530 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Alsó / oldalsó beépítésű
Forma
Négyszögletes
Nyitásirány
Kifelé nyíló
Elérhető méret
410 × 530

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F35147

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

A méret
12 mm
B méret
2,5 mm
C méret
100 mm
D méret
432 mm
E méret
555 mm
Megengedett üzemi nyomás
4 bar
További műszaki adatok+
Anyagminőség
AISI304
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

2 nyilvántartott változat

ModellCikkszámMéretA méretB méretC méretD méretE méretMegengedett üzemi nyomásAnyagminőségAjánlatlista
6014F35147410 × 53012 mm2,5 mm100 mm432 mm555 mm4 barAISI304
6014F35148410 × 53012 mm2,5 mm100 mm432 mm555 mm4 barAISI316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6014 anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

Szerkezeti dokumentáció

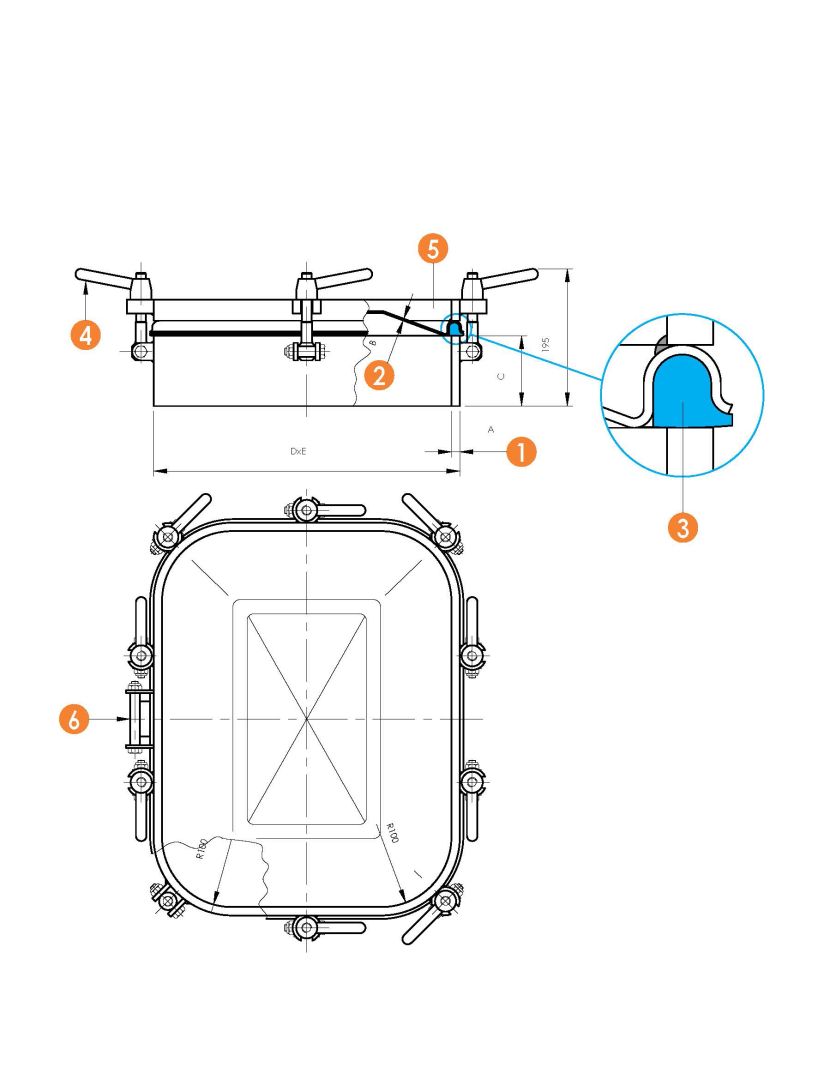

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap

Típusazonos kiválasztás

Kompatibilis tartozékok

Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.

Minden tartozék
Tömítés négyszög 410x510 (6012; 6013; 6014)

Tömítés négyszög 410x510 (6012; 6013; 6014)

3 választható változat

Megnyitás
