Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás alsó négyszögletes 410x530 mm kifelenyíló (6012;6012 A;6012 SUPER;6012 A SUPER;6012 B)

Gyártó / márka: Veneta Acciai

négyszögletes búvónyílás 410×530 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés

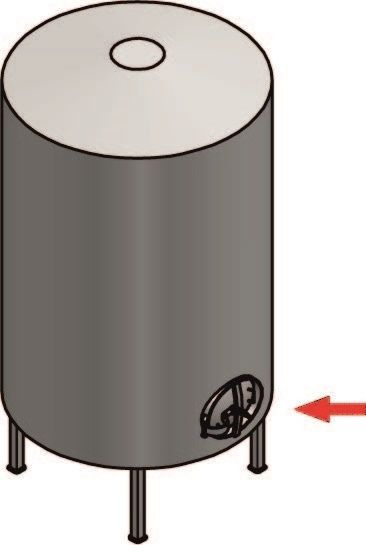

Alsó / oldalsó beépítésű
Forma
Négyszögletes
Nyitásirány
Kifelé nyíló
Elérhető méret
410×530

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F12001

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

A méret
10 mm
B méret
2,5 mm
C méret
60 mm
D méret
432 mm
E méret
555 mm
Megengedett üzemi nyomás
0,6 bar
További műszaki adatok+
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

1 nyilvántartott változat

ModellCikkszámMéretA méretB méretC méretD méretE méretMegengedett üzemi nyomásAnyagminőségAjánlatlista
6012F12001410×53010 mm2,5 mm60 mm432 mm555 mm0,6 bar304L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6012 anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

Szerkezeti dokumentáció

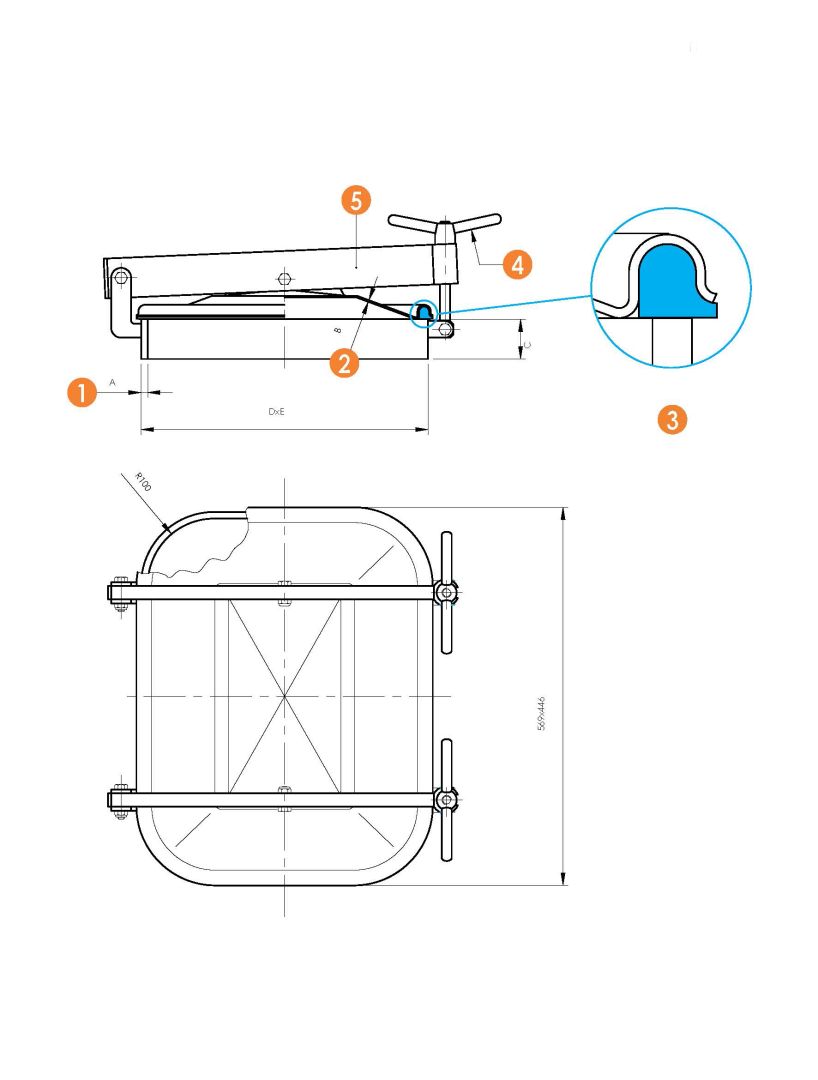

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap

Típusazonos kiválasztás

Kompatibilis tartozékok

Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.

Minden tartozék
Tömítés négyszög 410x510 (6012; 6013; 6014)

Tömítés négyszög 410x510 (6012; 6013; 6014)

3 választható változat
