Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás alsó négyszögletes 440x332 mm kifelenyíló (165;166;165K;166K; 165/B;166/B;165K/B;166K/B)

Gyártó / márka: Zorzini

négyszögletes búvónyílás 440×332 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Alsó / oldalsó beépítésű
Forma
Négyszögletes
Nyitásirány
Kifelé nyíló
Elérhető méret
440×332

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

911293

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
60 mm
Megengedett üzemi nyomás
0,5 bar
Tömeg
12,6 kg
S1 méret
8,0 mm
S2 méret
2,0 mm
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

2 nyilvántartott változat

ModellCikkszámMéretPalástmagasságMegengedett üzemi nyomásTömegS1 méretS2 méretAnyagminőségAjánlatlista
165911293440×33260 mm0,5 bar12,6 kg8,0 mm2,0 mm304L
166911296440×332100 mm0,5 bar18,0 kg8,0 mm2,0 mm304L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

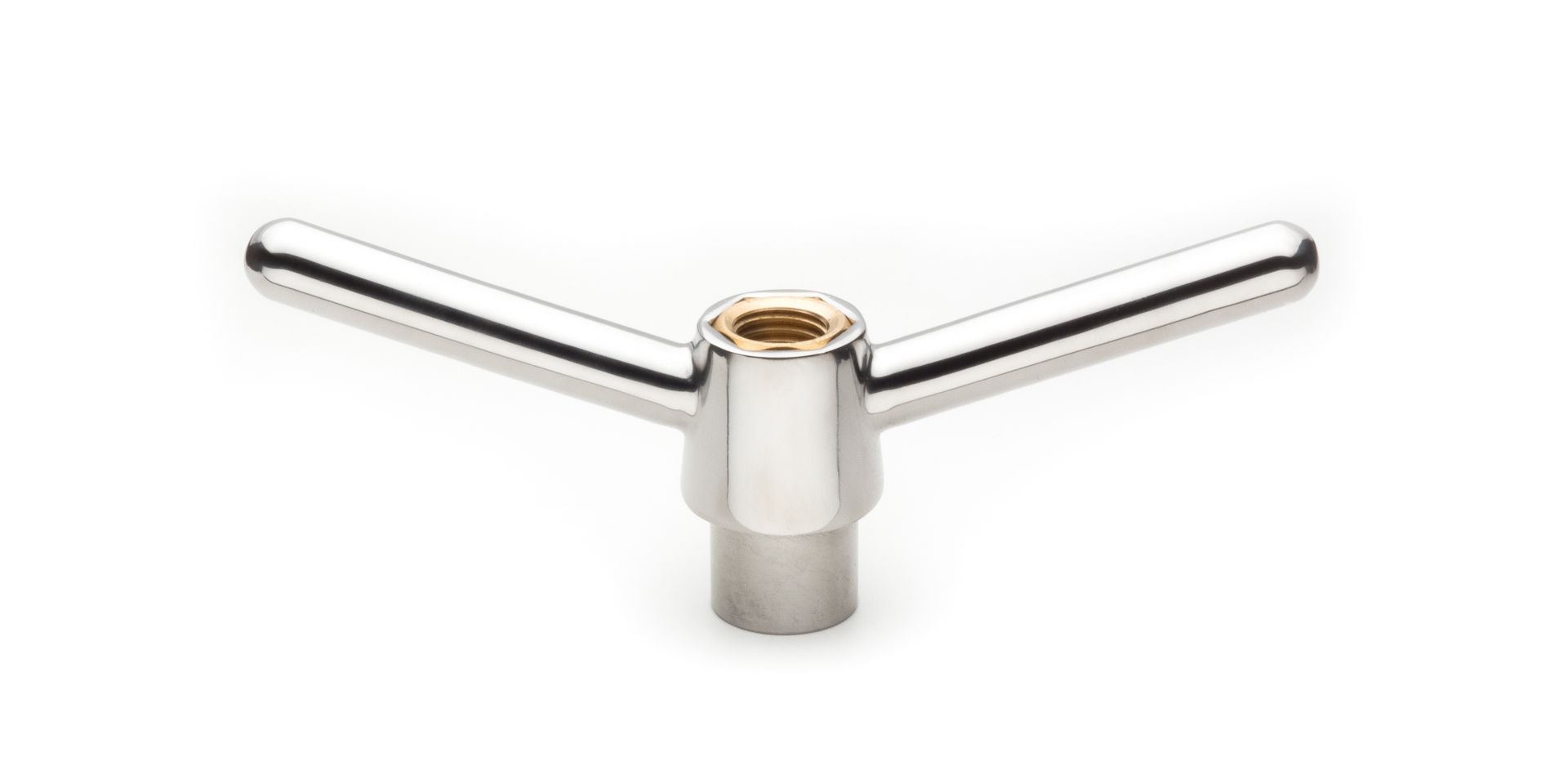

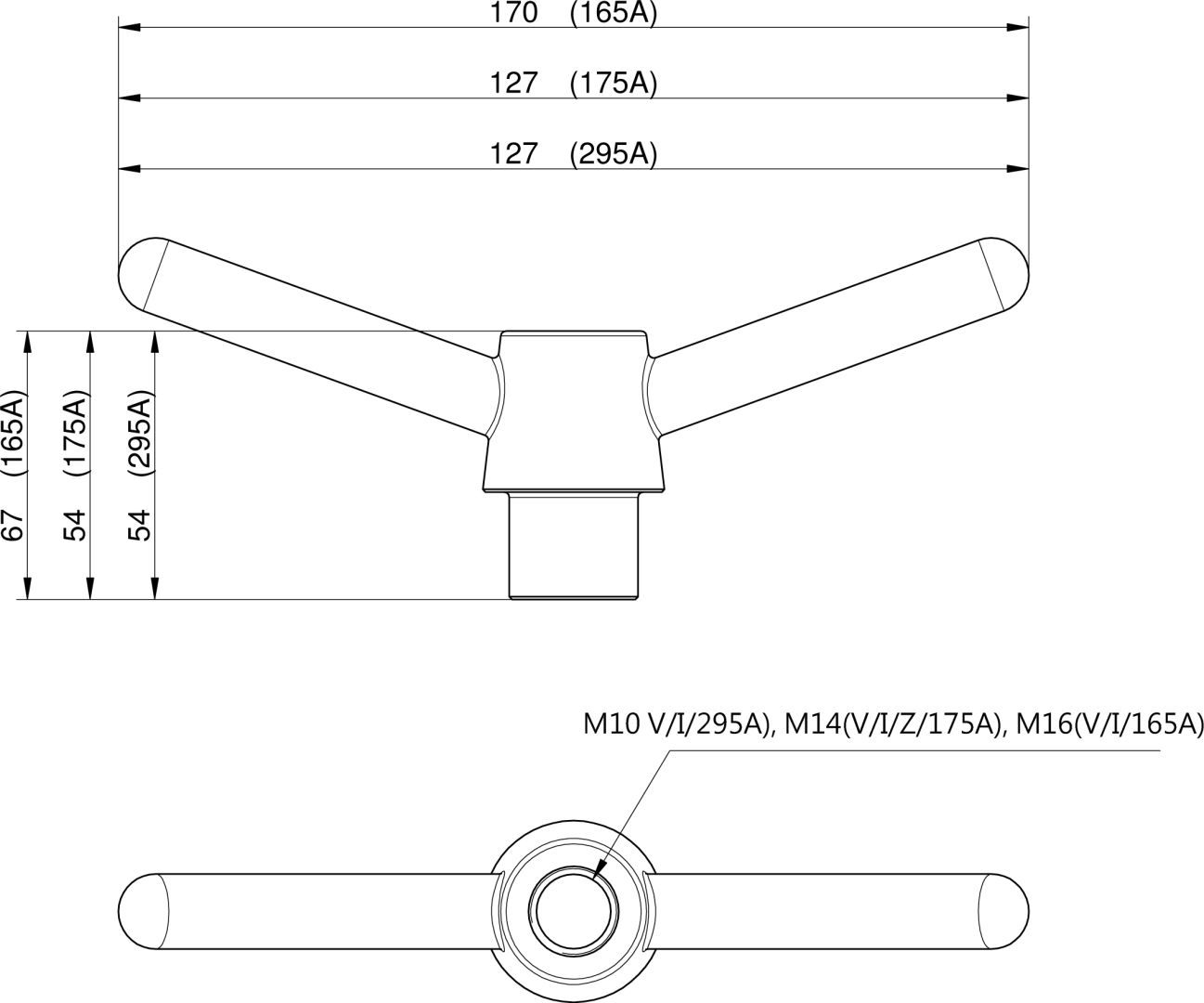

Típus: 165 anyagminősége: — AISI 304 rozsdamentes acél tömítése: — EPDM (G/R165 típusú, fedélben ragasztás mentesen) tekerője: — rozsdamenetes V/I/165/A További elérhető változat: anyagminősége: — AISI 304 vagy 316L tömítése: — szilikon, NBREPDM, FKM H nyakrész magasság

Szerkezeti dokumentáció

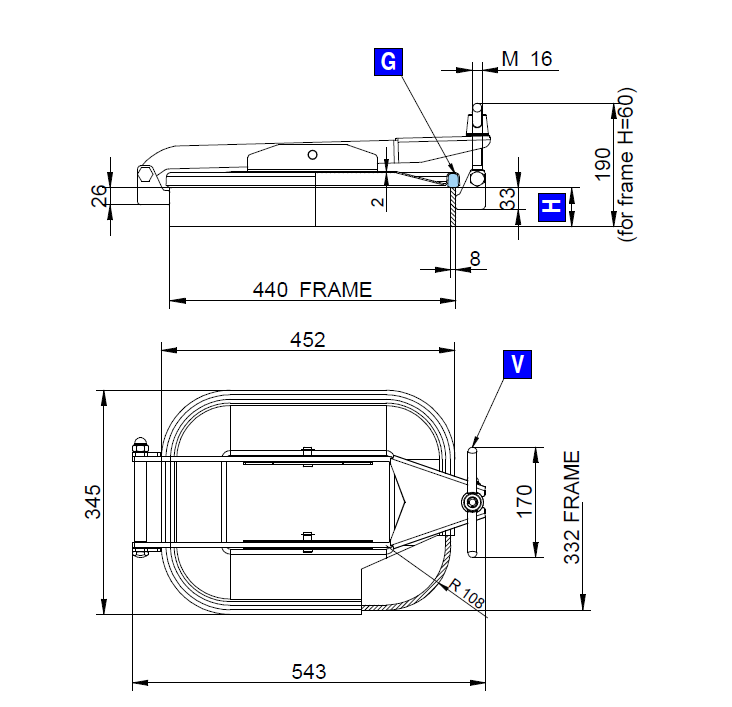

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap

Típusazonos kiválasztás

Kompatibilis tartozékok

Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.

Minden tartozék

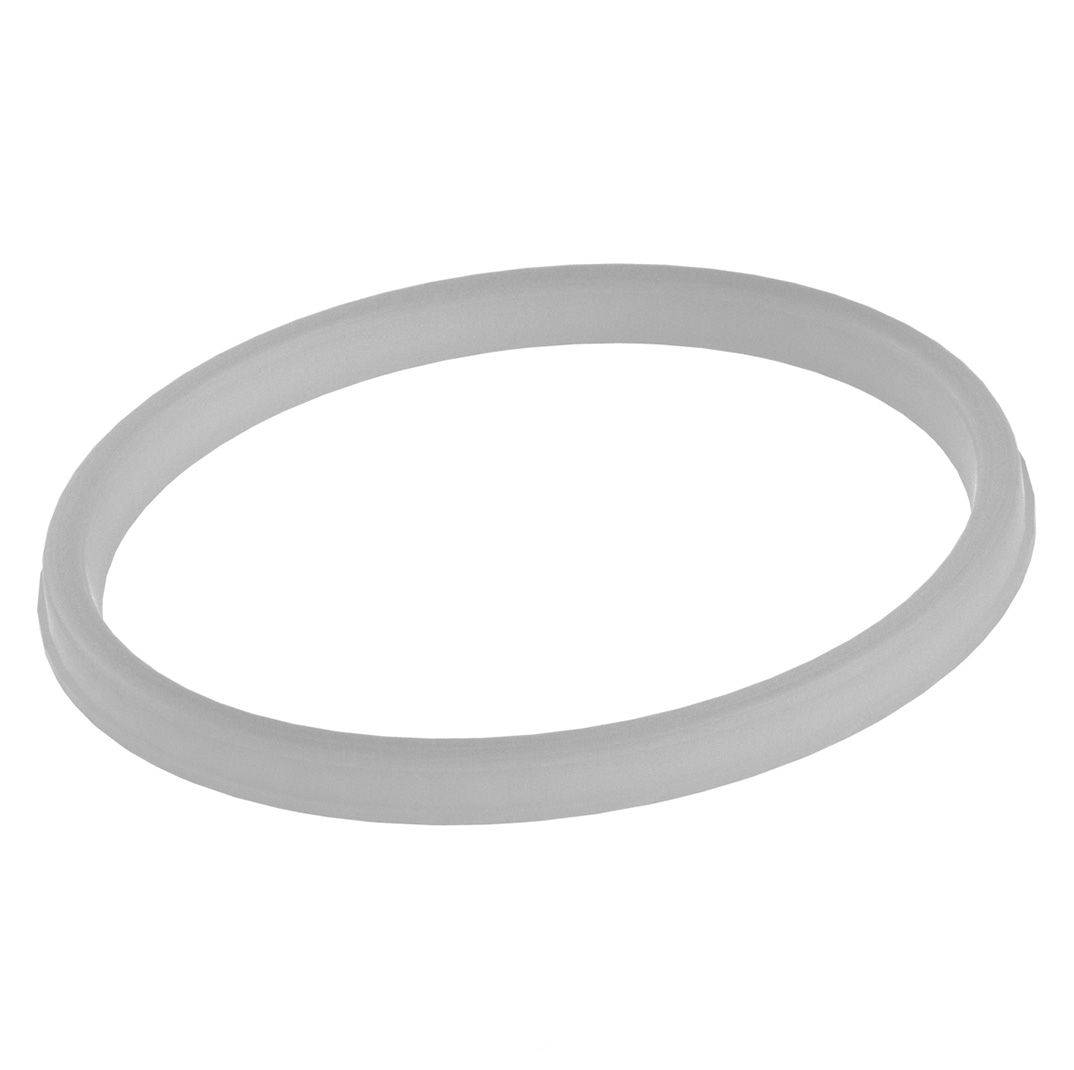

Tömítés négyszög (160; 165) G/N165 2002-ig

Tömítés négyszög (160; 165) G/N165 2002-ig

3 választható változat

Megnyitás
Tömítés négyszög (160; 165) G/R165

Tömítés négyszög (160; 165) G/R165

3 választható változat

Megnyitás
