Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás alsó négyszögletes, vízszintes, 225x175 kifelenyíló (6009H;6009 H-1;6009 H-2;6009 H-3)
Gyártó / márka: Veneta Acciai
négyszögletes búvónyílás 225×175 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés

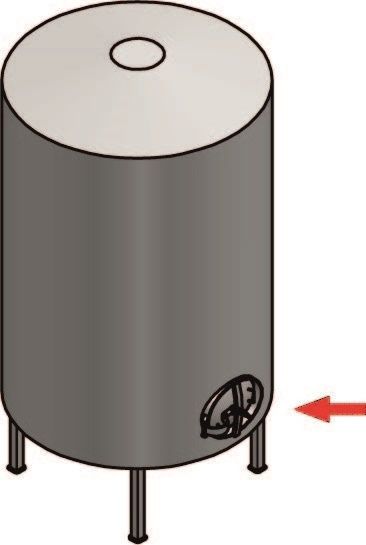

- Alsó / oldalsó beépítésű
- Forma
- Négyszögletes
- Nyitásirány
- Kifelé nyíló
- Elérhető méret
- 225×175
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35163
A kiválasztott változat műszaki adatai
- A méret
- 175 mm
- B méret
- 225 mm
- C méret
- 6 mm
- D méret
- 50 mm
- E méret
- 2 mm
- Megengedett üzemi nyomás
- 0,5 bar
További műszaki adatok+−
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
8 nyilvántartott változat
| Modell | Cikkszám | Méret | A méret | B méret | C méret | D méret | E méret | Megengedett üzemi nyomás | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|
| 6009H | F35163 | 225×175 | 175 mm | 225 mm | 6 mm | 50 mm | 2 mm | 0,5 bar | 304L | |
| 6009H | F35164 | 225×175 | 175 mm | 225 mm | 6 mm | 50 mm | 2 mm | 0,5 bar | 316L | |
| 6009 H-1 | F35165 | 225×175 | 246 mm | 313 mm | 6 mm | 50 mm | 1,5 mm | 0,4 bar | 304 | |
| 6009 H-1 | F35166 | 225×175 | 246 mm | 313 mm | 6 mm | 50 mm | 1,5 mm | 0,4 bar | 316L | |
| 6009 H-2 | F35167 | 225×175 | 275 mm | 365 mm | 6 mm | 50 mm | 2 mm | 0,2 bar | 304 | |
| 6009 H-2 | F35168 | 225×175 | 275 mm | 365 mm | 6 mm | 50 mm | 2 mm | 0,2 bar | 316L | |
| 6009 H3 | F35169 | 225×175 | 275 mm | 405 mm | 6 mm | 50 mm | 2 mm | 0,1 bar | 304 | |
| 6009 H3 | F35170 | 225×175 | 275 mm | 405 mm | 6 mm | 50 mm | 2 mm | 0,1 bar | 316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás
Típus: 6009H anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM
Szerkezeti dokumentáció

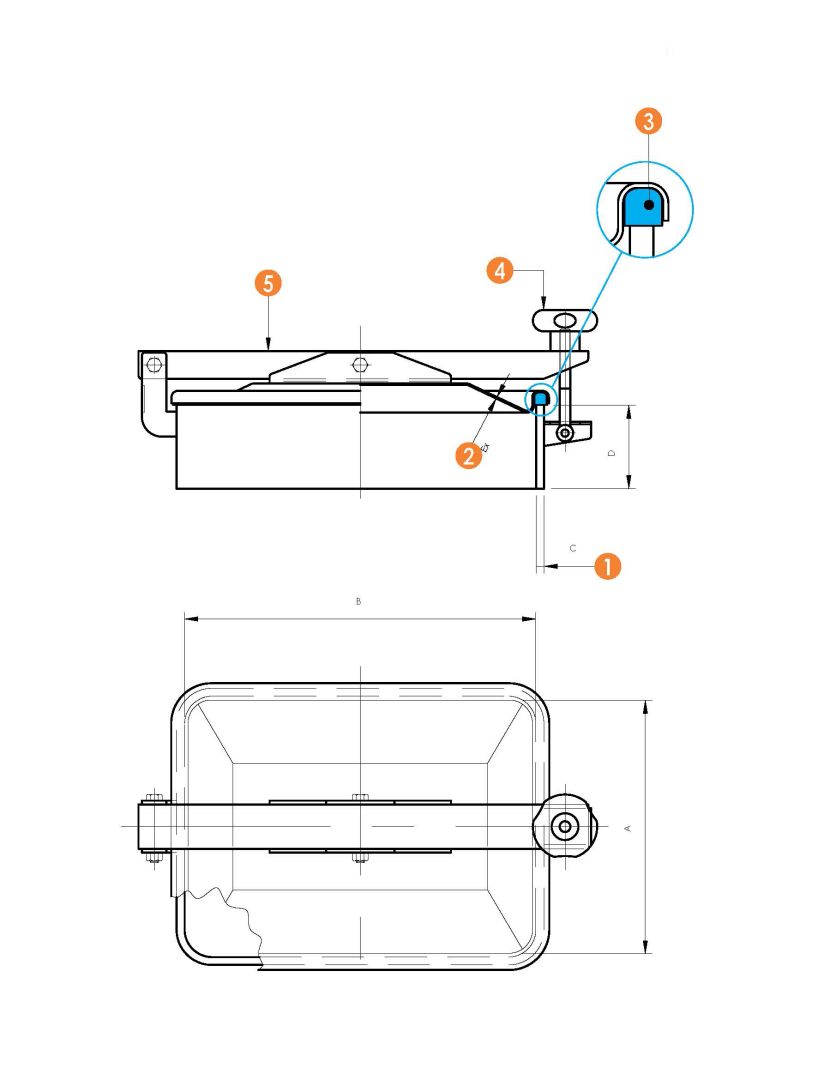

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
