Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás alsó négyszögletes, vízszintes, 310x 420mm kifelenyíló (6010E;6010F)
négyszögletes búvónyílás 310× 420 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés

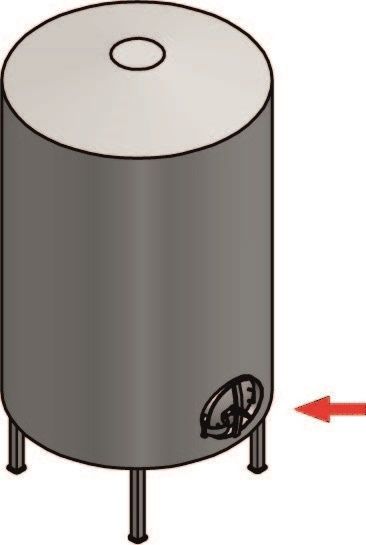

- Alsó / oldalsó beépítésű
- Forma
- Négyszögletes
- Nyitásirány
- Kifelé nyíló
- Elérhető méret
- 310× 420
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F10003
Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő
A kiválasztott változat műszaki adatai
- Megengedett üzemi nyomás
- 0,5 bar
- C méret
- 80 mm
- A méret
- 8 mm
- B méret
- 2 mm
- D méret
- 200 mm
- Anyagminőség
- 304
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
1 nyilvántartott változat
| Modell | Cikkszám | Méret | Megengedett üzemi nyomás | C méret | A méret | B méret | D méret | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|
| 6010E | F10003 | 310× 420 | 0,5 bar | 80 mm | 8 mm | 2 mm | 200 mm | 304 |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Szerkezeti dokumentáció

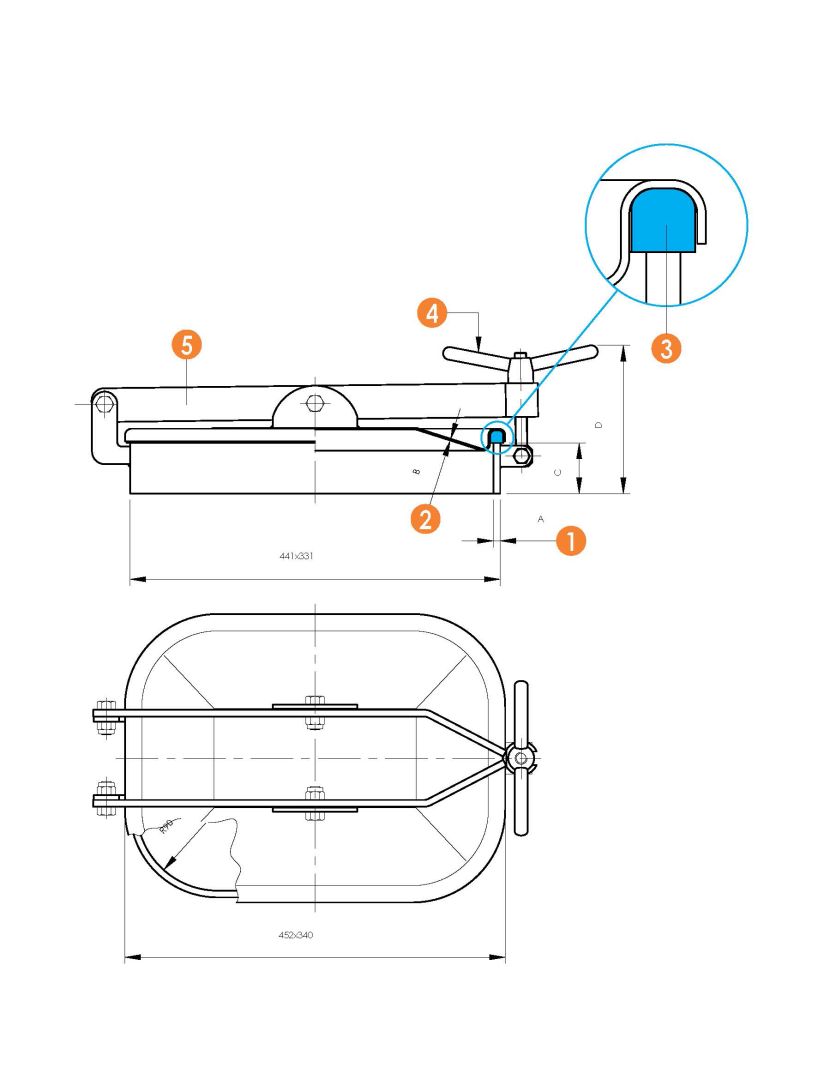

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
