Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás alsó ovális 310 x 445 mm befelé nyíló (6006;6006 A;6006 SUPER;6006 A SUPER;6006 B)
ovális búvónyílás 310 × 445 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Alsó / oldalsó beépítésű
- Forma
- Ovális
- Nyitásirány
- Befelé nyíló
- Elérhető méret
- 310 × 445
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35099
Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő
A kiválasztott változat műszaki adatai
- Megengedett üzemi nyomás
- 2 bar
- C méret
- 60 mm
- A méret
- 6 mm
- B méret
- 2 mm
- D méret
- 120 mm
- E × F méret
- 458x323 mm
További műszaki adatok+−
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
8 nyilvántartott változat
| Modell | Cikkszám | Méret | Megengedett üzemi nyomás | C méret | A méret | B méret | D méret | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|
| 6006 | F35099 | 458x323 | 2 bar | 60 mm | 6 mm | 2 mm | 120 mm | 304L | |
| 6006 | F35100 | 458x323 | 2 bar | 60 mm | 6 mm | 2 mm | 120 mm | 316L | |
| 6006A | F35101 | 458x323 | 2 bar | 80 mm | 6 mm | 2 mm | 140 mm | 304L | |
| 6006A | F35102 | 458x323 | 2 bar | 80 mm | 6 mm | 2 mm | 140 mm | 316L | |
| 6006 SUPER | F35103 | 458x323 | 2 bar | 60 mm | 8 mm | 2 mm | 120 mm | 304L | |
| 6006 SUPER | F35104 | 458x323 | 2 bar | 60 mm | 8 mm | 2 mm | 120 mm | 316L | |
| 6006A SUPER | F35105 | 458x323 | 2 bar | 80 mm | 8 mm | 2 mm | 140 mm | 304L | |
| 6006A SUPER | F35106 | 458x323 | 2 bar | 80 mm | 8 mm | 2 mm | 140 mm | 316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

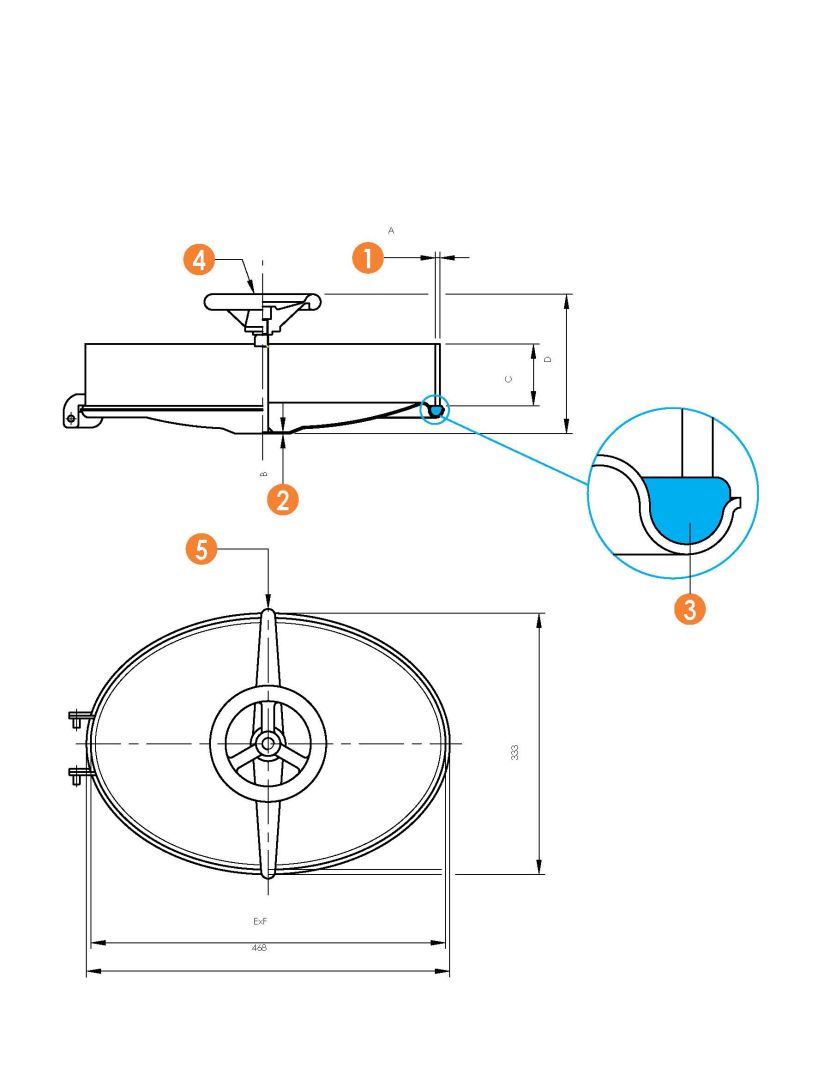

Szerkezeti dokumentáció
Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
Típusazonos kiválasztás
Kompatibilis tartozékok
Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.
