Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás alsó ovális 315 x 412 mm befelé nyíló (6006D)

Gyártó / márka: Veneta Acciai

ovális búvónyílás 315 × 412 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

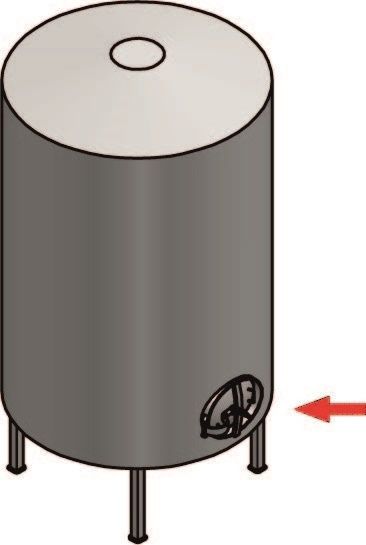

Beépítés
Alsó / oldalsó beépítésű
Forma
Ovális
Nyitásirány
Befelé nyíló
Elérhető méret
315 × 412

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F35115

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

A méret
8 mm
B méret
2,5 mm
C méret
75 mm
D méret
160 mm
Megengedett üzemi nyomás
4 bar
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

2 nyilvántartott változat

ModellCikkszámMéretA méretB méretC méretD méretMegengedett üzemi nyomásAnyagminőségAjánlatlista
6006 DF35115315 × 4128 mm2,5 mm75 mm160 mm4 bar304L
6006 DF35116315 × 4128 mm2,5 mm75 mm160 mm4 bar316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6006D anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

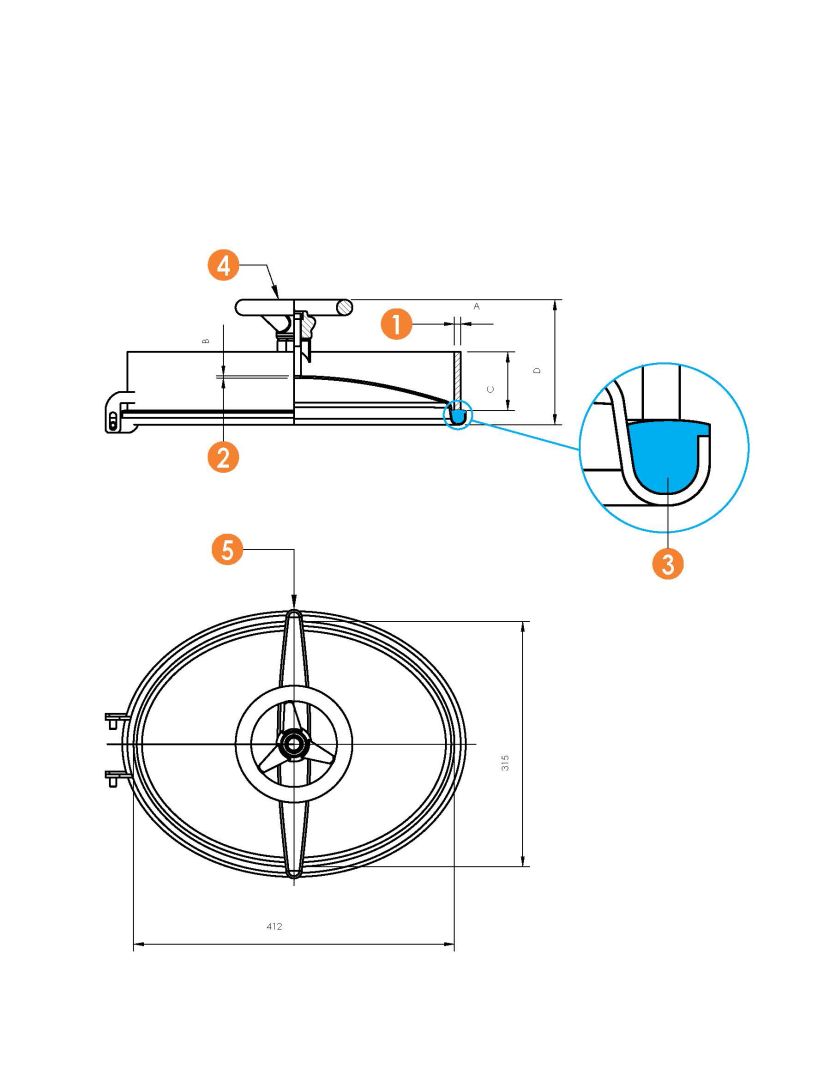

Szerkezeti dokumentáció

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
