Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás alsó ovális 340 x 440 mm befelé nyíló (6001;6001 R) - PED 2014/68/EU

Gyártó / márka: Veneta Acciai

ovális búvónyílás 340 × 440 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Alsó / oldalsó beépítésű
Forma
Ovális
Nyitásirány
Befelé nyíló
Elérhető méret
340 × 440

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F35119

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

A méret
12 mm
B méret
5 mm
C méret
120 mm
D méret
265 mm
Megengedett üzemi nyomás
10 bar
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

4 nyilvántartott változat

ModellCikkszámMéretA méretB méretC méretD méretMegengedett üzemi nyomásAnyagminőségAjánlatlista
6001 PEDF35119340 × 44012 mm5 mm120 mm265 mm10 bar304L
6001 PEDF35120340 × 44012 mm5 mm120 mm265 mm10 bar316L
6001 RF35121340 × 4408 mm3 mm80 mm225 mm6 bar304L
6001 RF35122340 × 4408 mm3 mm80 mm225 mm6 bar316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6001 anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

Szerkezeti dokumentáció

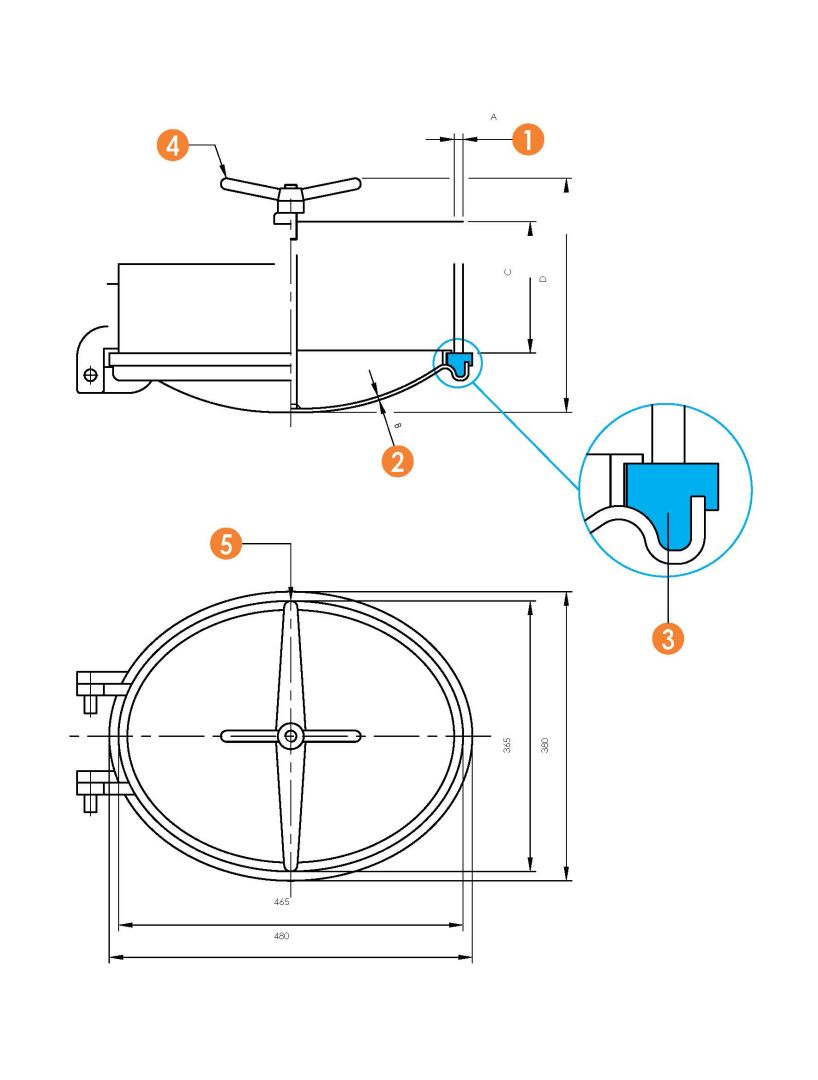

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap

Típusazonos kiválasztás

Kompatibilis tartozékok

Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.

Minden tartozék
Tömítés ovál 340x440 (6001)

Tömítés ovál 340x440 (6001)

1 választható változat
