Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás alsó ovális 350 x 450 mm befelé nyíló (6004;6004 SUPER;6004 B)

Gyártó / márka: Veneta Acciai

ovális búvónyílás 350 × 450 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Alsó / oldalsó beépítésű
Forma
Ovális
Nyitásirány
Befelé nyíló
Elérhető méret
350 × 450

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F35129

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

A méret
8 mm
B méret
2 mm
C méret
80 mm
D méret
175 mm
E méret
468x374 mm
Megengedett üzemi nyomás
3 bar
További műszaki adatok+
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

4 nyilvántartott változat

ModellCikkszámMéretA méretB méretC méretD méretE méretMegengedett üzemi nyomásAnyagminőségAjánlatlista
6004F35129350 × 4508 mm2 mm80 mm175 mm468x374 mm3 bar304L
6004F35130350 × 4508 mm2 mm80 mm175 mm468x374 mm3 bar316L
6004 SUPERF35131350 × 45012 mm3 mm80 mm175 mm474x380 mm4 bar304L
6004 SUPERF35132350 × 45012 mm3 mm80 mm175 mm474x380 mm4 bar316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6004 anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

Szerkezeti dokumentáció

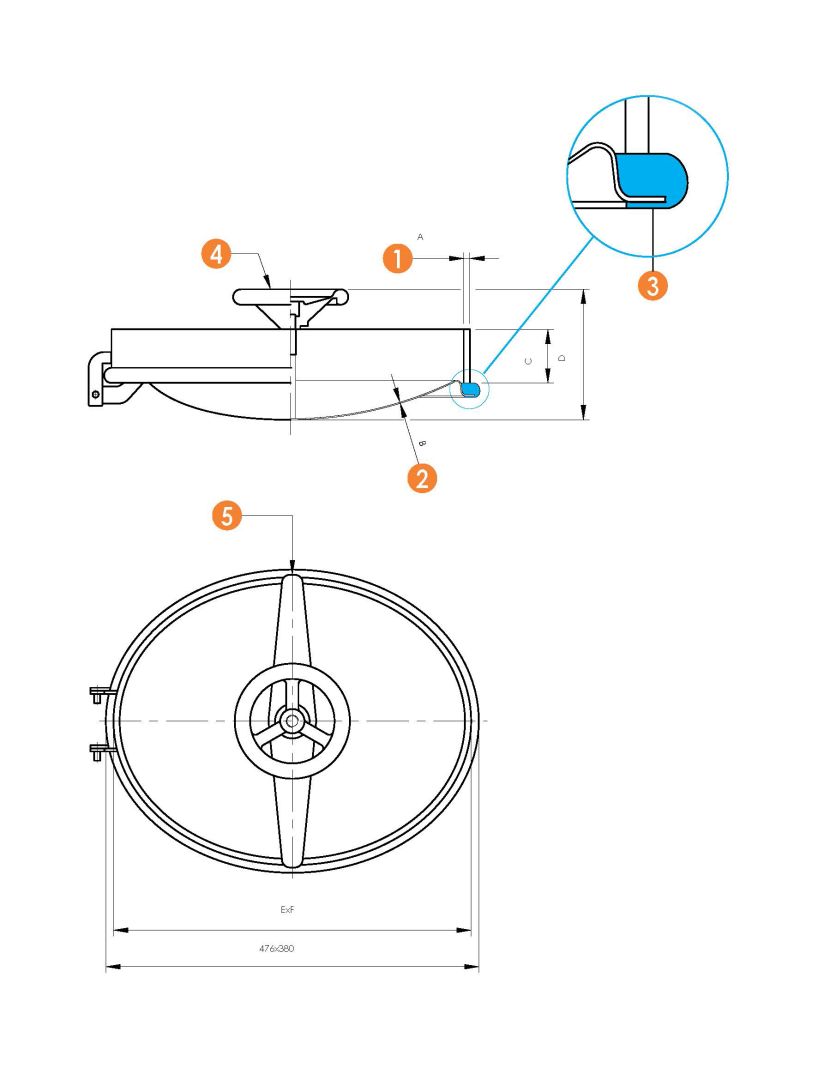

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap

Típusazonos kiválasztás

Kompatibilis tartozékok

Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.

Minden tartozék
Tömítés ovál 350x450 (6004) 6036T

Tömítés ovál 350x450 (6004) 6036T
