Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás alsó ovális 410 x 540 mm befelé nyíló (6007 P-MINI;6007 P-MAXI;6007 P-MAXI-SUPER)
Gyártó / márka: Veneta Acciai
ovális búvónyílás 410 × 540 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés

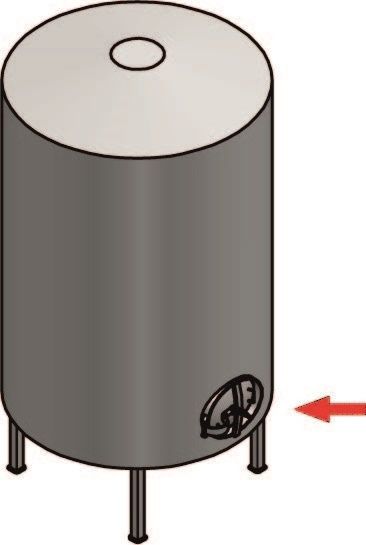

- Alsó / oldalsó beépítésű
- Forma
- Ovális
- Nyitásirány
- Befelé nyíló
- Elérhető méret
- 410 × 540
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35137
A kiválasztott változat műszaki adatai
- A méret
- 6 mm
- B méret
- 3 mm
- C méret
- 80 mm
- D méret
- 170 mm
- E × F méret
- 458x323 mm
- G × H méret
- 475x345 mm
További műszaki adatok+−
- Megengedett üzemi nyomás
- 1,5 bar
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
6 nyilvántartott változat
| Modell | Cikkszám | Méret | A méret | B méret | C méret | D méret | G × H méret | Megengedett üzemi nyomás | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|
| 6007P MINI | F35137 | 458x323 | 6 mm | 3 mm | 80 mm | 170 mm | 475x345 mm | 1,5 bar | 304L | |
| 6007P MINI | F35138 | 458x323 | 6 mm | 3 mm | 80 mm | 170 mm | 475x345 mm | 1,5 bar | 316L | |
| 6007P MAXI | F35139 | 562x431 | 10 mm | 3 mm | 100 mm | 210 mm | 610x479 mm | 1,2 bar | 304L | |
| 6007P MAXI | F35140 | 562x431 | 10 mm | 3 mm | 100 mm | 210 mm | 610x479 mm | 1,2 bar | 316L | |
| 6007P MAXI SUPER | F35141 | 562x431 | 10 mm | 4 mm | 100 mm | 210 mm | 610x479 mm | 1,8 bar | 304 | |
| 6007P MAXI SUPER | F35142 | 562x431 | 10 mm | 4 mm | 100 mm | 210 mm | 610x479 mm | 1,8 bar | 316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás
Típus: 6007P anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM
Szerkezeti dokumentáció

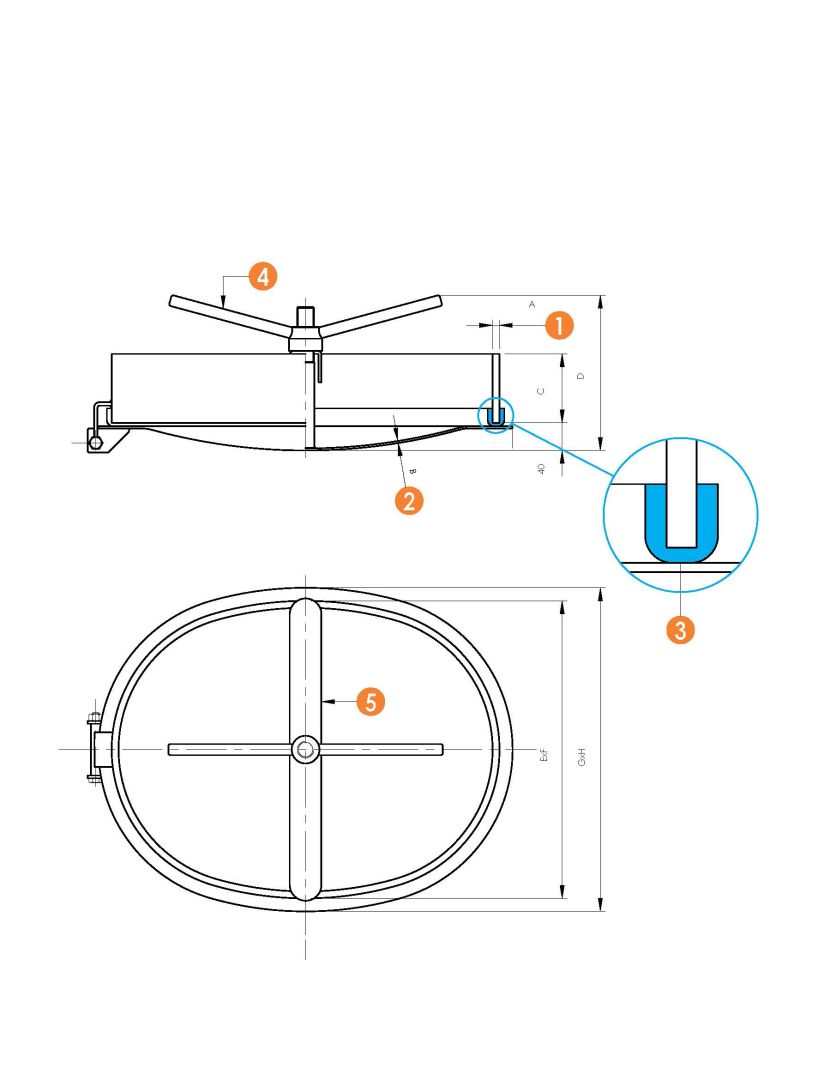

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
