Termékek/Búvónyílások/Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű · Ovális

Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás alsó ovális 440x320 mm befelenyíló (180;182;184;186;180/B;182/B;184/B;186/B)

Gyártó / márka: Zorzini

ovális búvónyílás 440×320 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Alsó / oldalsó beépítésű
Forma
Ovális
Nyitásirány
Befelé nyíló
Elérhető méret
440×320

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

911315

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
60 mm
S1 méret
6 mm
Megengedett üzemi nyomás
0 / 1,3 bar
Tömeg
8,3 kg
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

5 nyilvántartott változat

ModellCikkszámMéretPalástmagasságS1 méretMegengedett üzemi nyomásTömegAnyagminőségAjánlatlista
180911315440×32060 mm6 mm0 / 1,3 bar8,3 kg304L
184911316440×32060 mm8 mm0 / 1,3 bar8,7 kg304L
180/B911326440×32060 mm6 mm0 / 1,3 bar8,3 kg316L
186912494440×32080 mm8 mm0 / 1,3 bar10 kg304L
182F56008440×32080 mm6 mm0 / 1,3 bar9,6 kg304L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

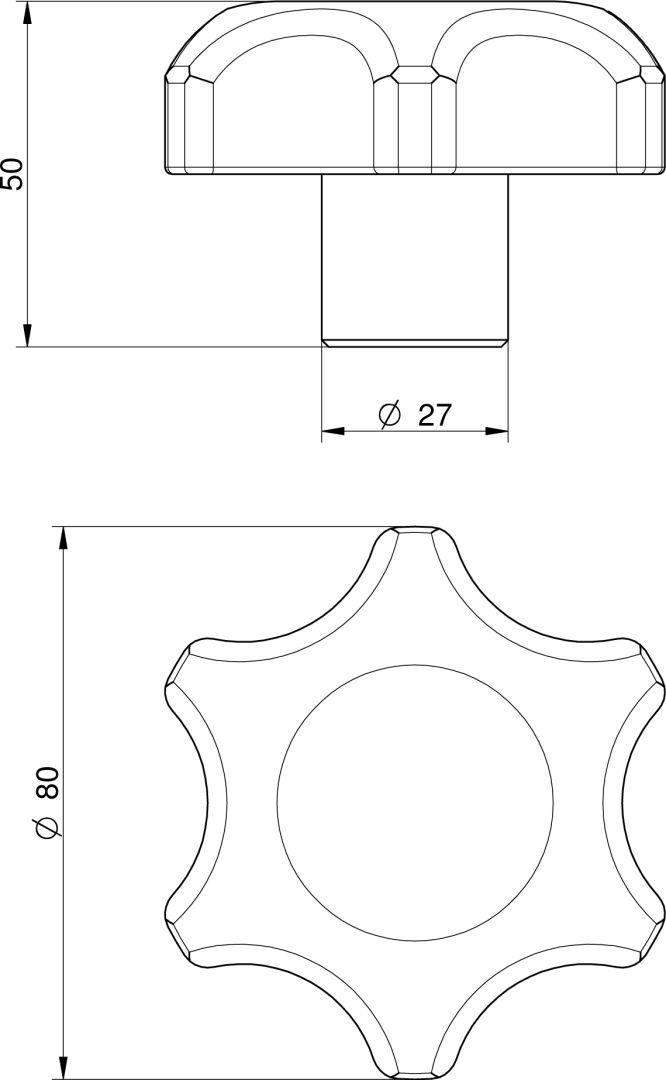

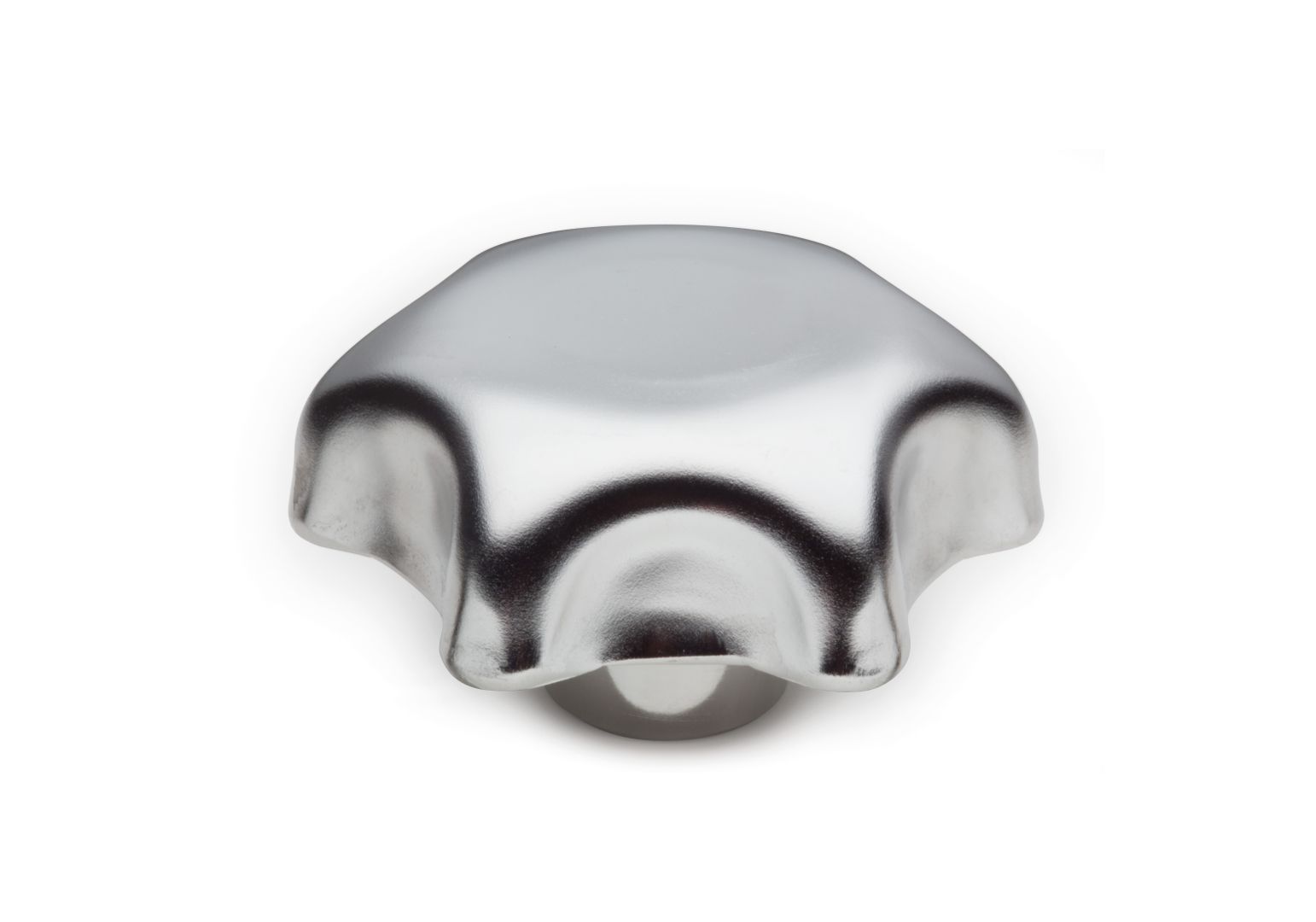

Típus: 180 anyagminősége: — AISI 304 rozsdamentes acél tömítése: — EPDM (G/170 típusú, fedélben ragasztás mentesen) tekerője: — rozsdamenetes MEC/80 További elérhető változat: anyagminősége: — AISI 304 vagy 316L tömítése: — szilikon, NBREPDM, FKM PED minősítéssel rendelkeznek a következő típusok: 184, 186, 184/B, 186/B H nyakrész magasság

Szerkezeti dokumentáció

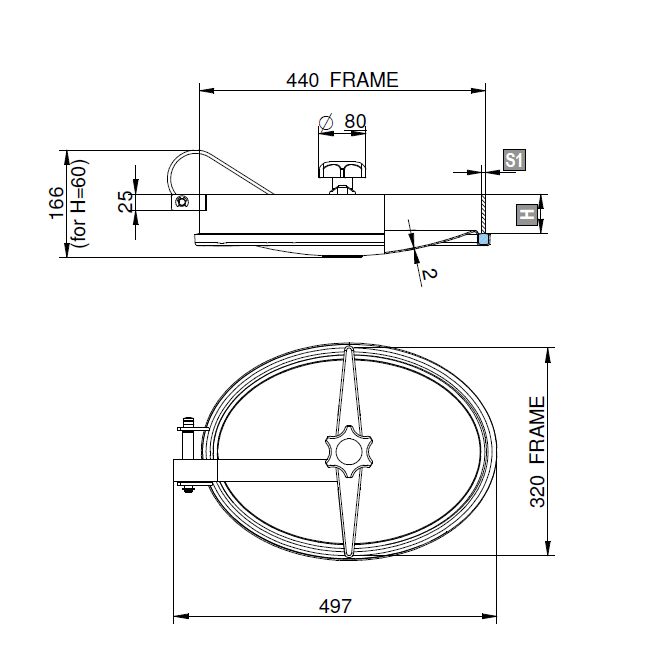

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap

Típusazonos kiválasztás

Kompatibilis tartozékok

Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.
