Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás alsó ovális 488x364 mm befelenyíló (170/L)

Gyártó / márka: Zorzini

ovális búvónyílás 488×364 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Alsó / oldalsó beépítésű
Forma
Ovális
Nyitásirány
Befelé nyíló
Elérhető méret
488×364

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

911724

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
30x15 mm
Megengedett üzemi nyomás
0 / 1,2 bar
Tömeg
7,5 kg
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

1 nyilvántartott változat

ModellCikkszámMéretPalástmagasságMegengedett üzemi nyomásTömegAnyagminőségAjánlatlista
170/L911724488×36430x15 mm0 / 1,2 bar7,5 kg304L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

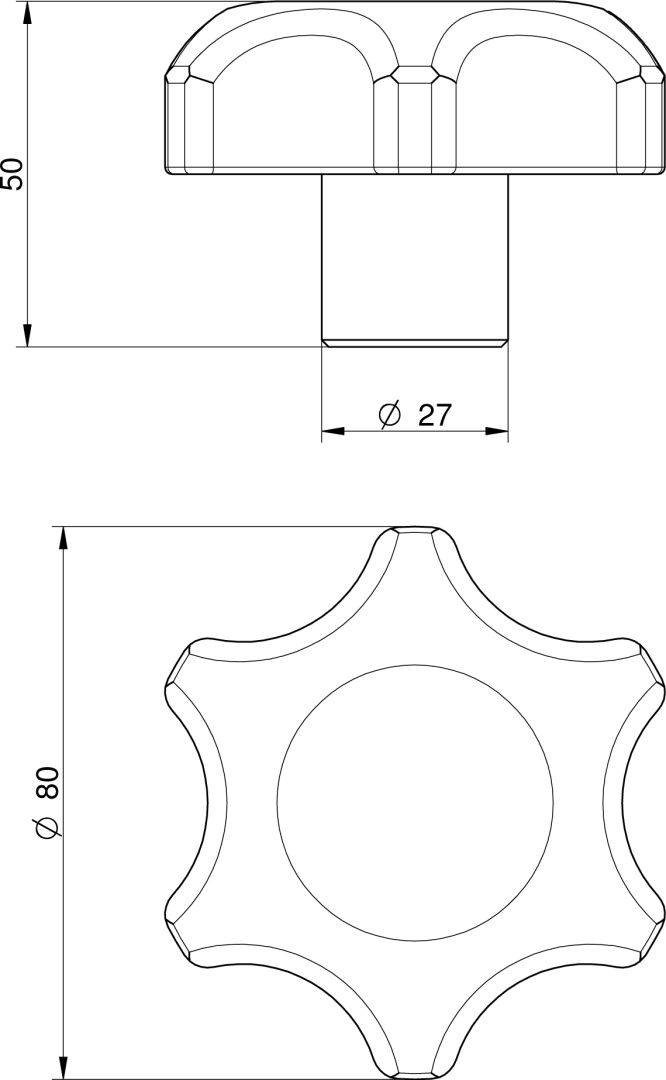

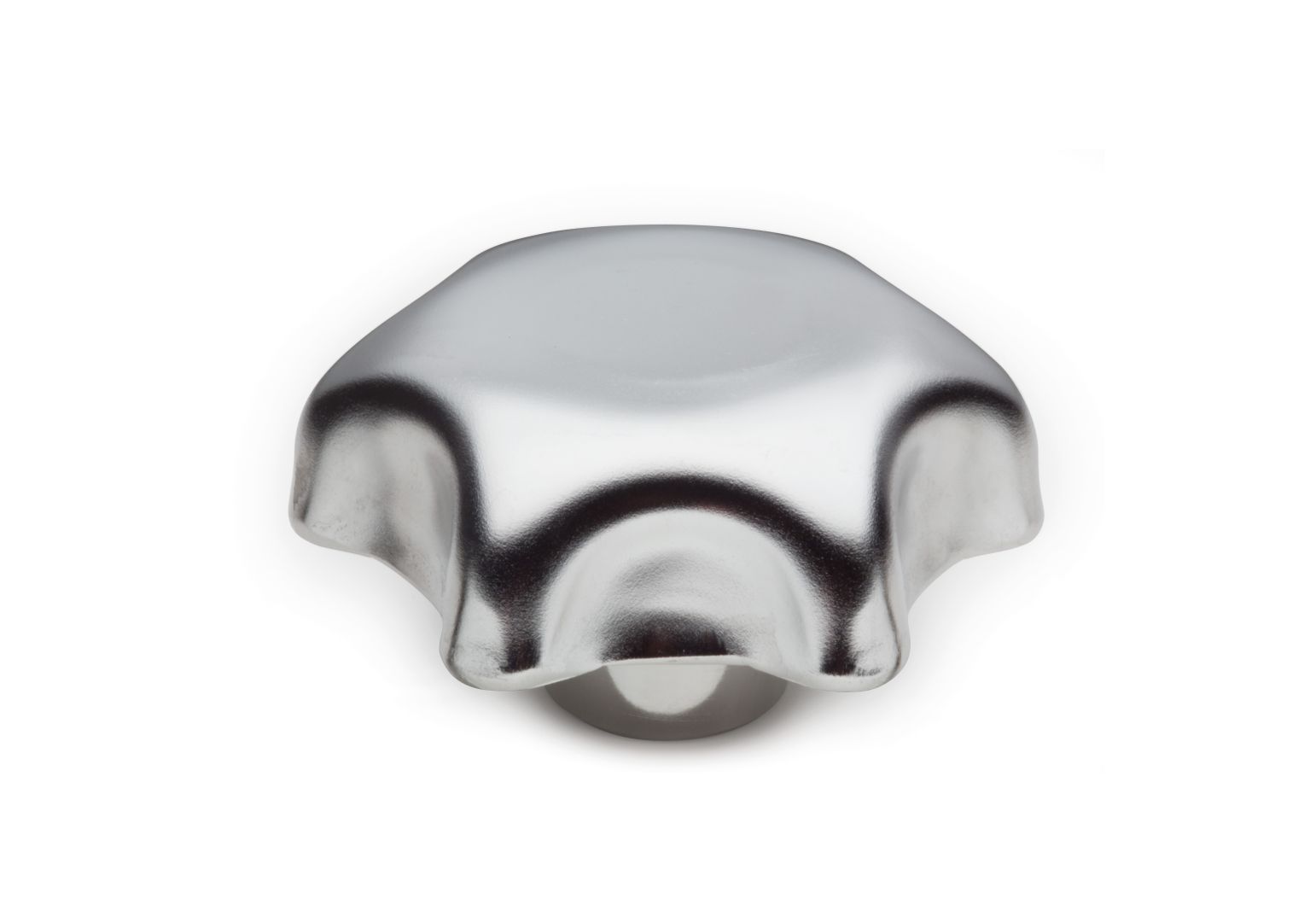

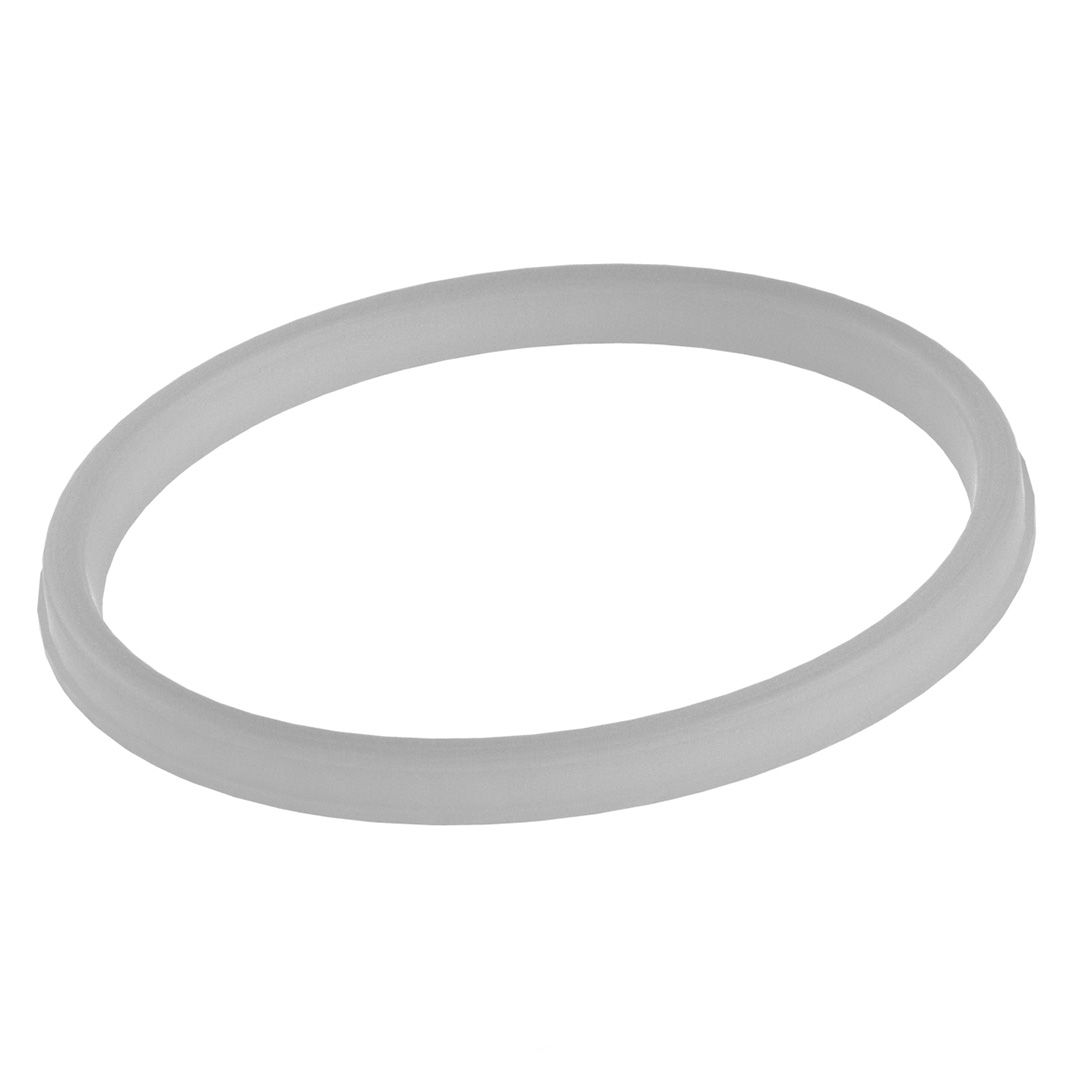

Típus: 170L anyagminősége: — AISI 304 tömítése: — EPDM (G/170 típusú, fedélbe ragasztva) tekerője: rozsdamentes MEC/80 M14 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM H nyakrész magasság

Szerkezeti dokumentáció

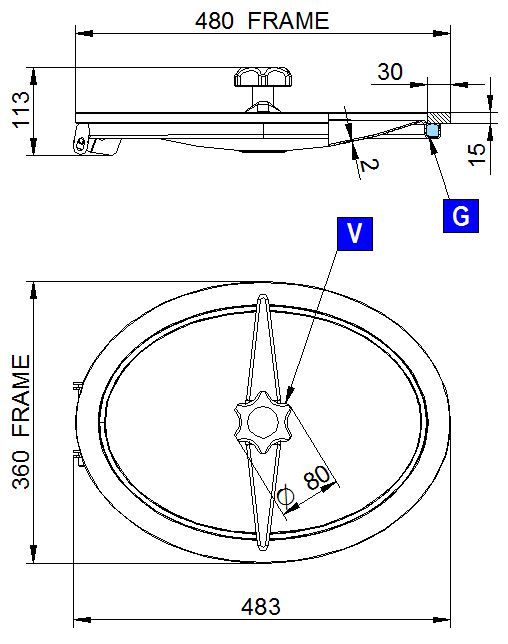

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
