Termékek/Búvónyílások/Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű · Ovális

Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás alsó ovális 532x432 mm befelenyíló (200/LZD;201/LZD;200/LKD/B;201/LKD/B)

Gyártó / márka: Zorzini

ovális búvónyílás 532×432 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Alsó / oldalsó beépítésű
Forma
Ovális
Nyitásirány
Befelé nyíló
Elérhető méret
532×432

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

911330

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
60 mm
Megengedett üzemi nyomás
0 / 4,8 bar
Tömeg
18,4 kg
Anyagminőség
316L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

4 nyilvántartott változat

ModellCikkszámMéretPalástmagasságMegengedett üzemi nyomásTömegAnyagminőségAjánlatlista
200/LKD/B911330532×43260 mm0 / 4,8 bar18,4 kg316L
201/LZD911785532×432100 mm0 / 4,8 bar24 kg304L
200/LZD911865532×43260 mm0 / 4,8 bar18,4 kg304L
201/LKD/B912330532×432100 mm0 / 4,8 bar24 kg316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

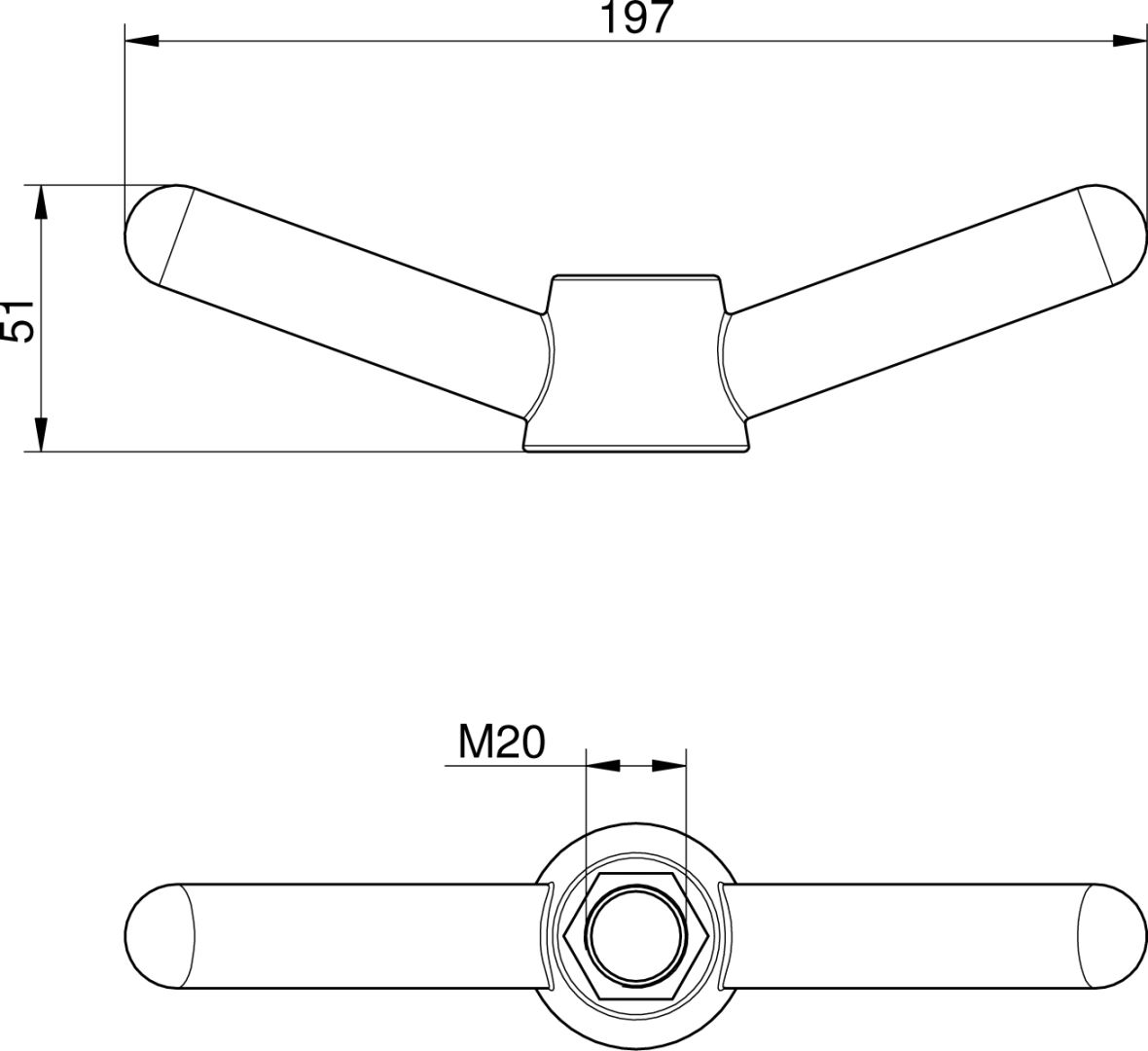

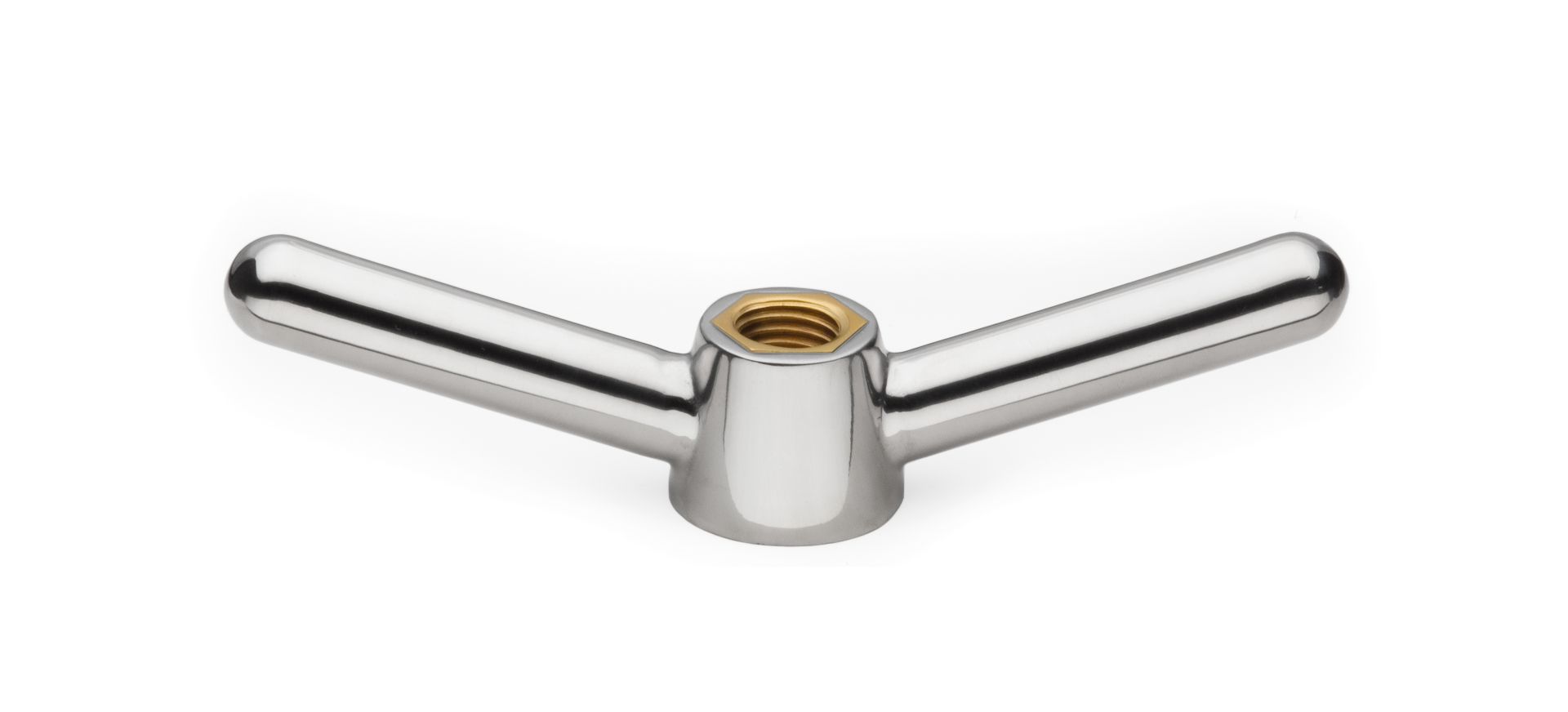

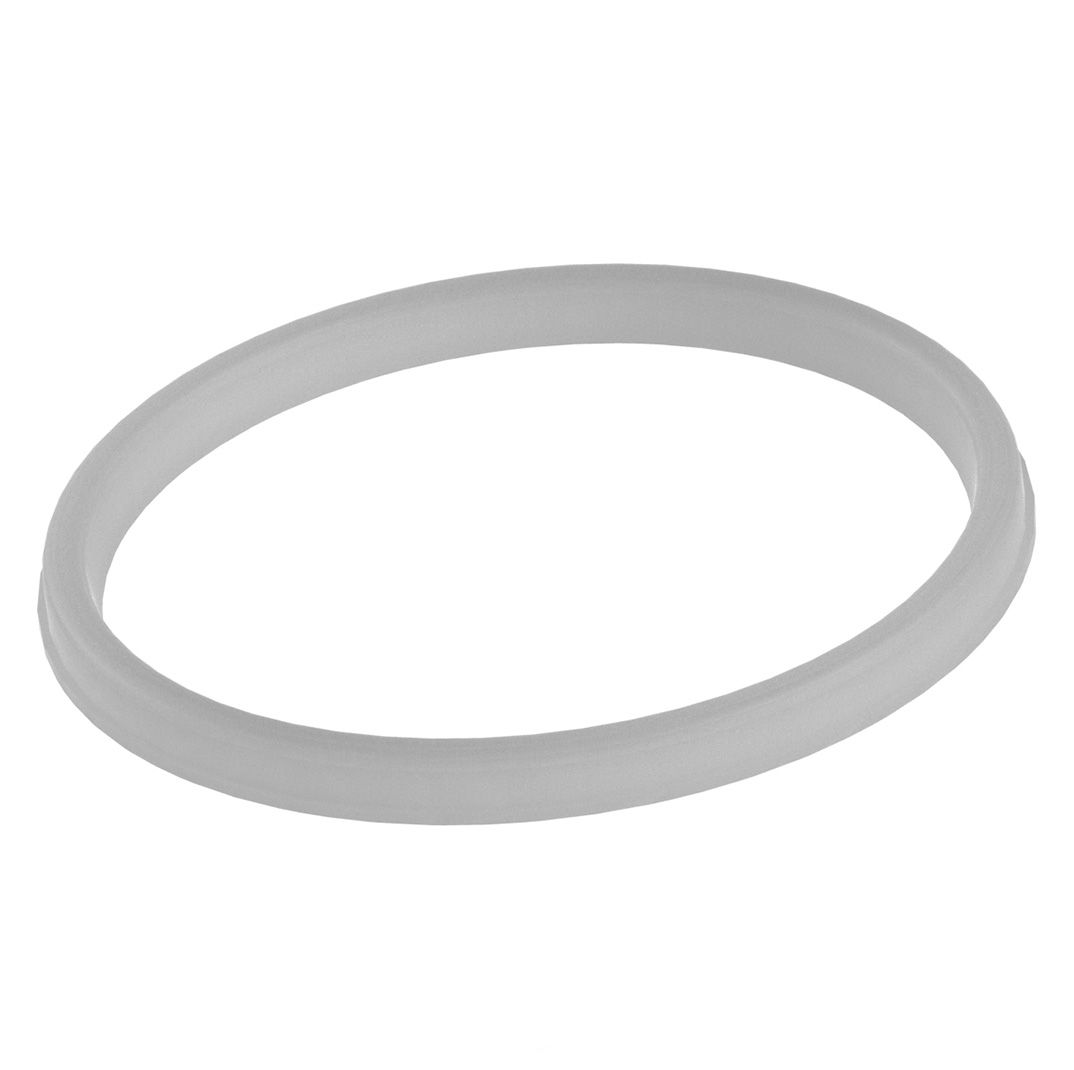

Típus: 200/LZD anyagminősége: — AISI 304 rozsdamentes acél tömítése: — EPDM (G/200/LZD típusú, fedélben ragasztás mentesen) tekerője: — rozsdamenetes V/I/190 További elérhető változat: anyagminősége — AISI 304 vagy 316L tömítése: — szilikon, NBREPDM, FKM PED minősítéssel rendelkezik mindegyik típus. H nyakrész magasság

Szerkezeti dokumentáció

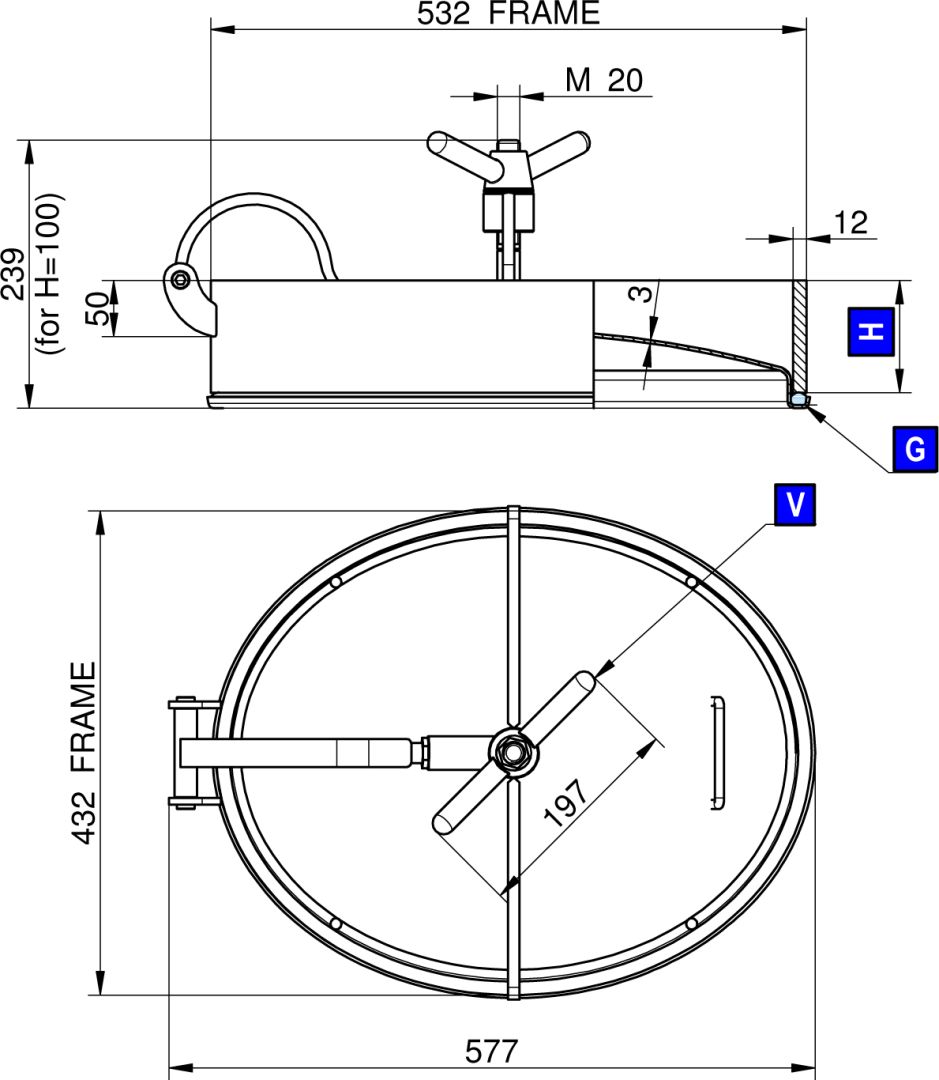

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
