Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás alsó ovális, csuklós karral 340 x 440 mm befelé nyíló (6009A)
ovális búvónyílás 340 × 440 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés

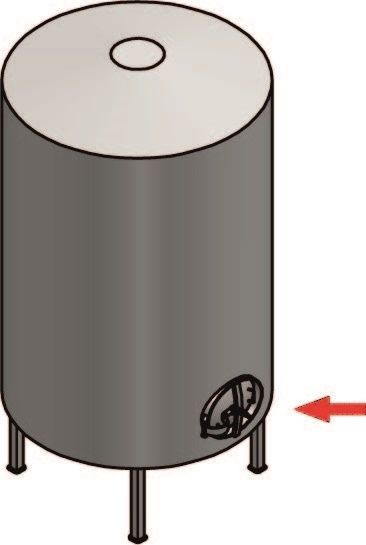

- Alsó / oldalsó beépítésű
- Forma
- Ovális
- Nyitásirány
- Befelé nyíló
- Elérhető méret
- 340 × 440
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35143
Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő
A kiválasztott változat műszaki adatai
- Megengedett üzemi nyomás
- 4 bar
- C méret
- 30 mm
- A méret
- 3 mm
- B méret
- 3 mm
- D méret
- 230 mm
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
2 nyilvántartott változat
| Modell | Cikkszám | Méret | Megengedett üzemi nyomás | C méret | A méret | B méret | D méret | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|
| 6009 A | F35143 | 340 × 440 | 4 bar | 30 mm | 3 mm | 3 mm | 230 mm | 304L | |
| 6009 A | F35144 | 340 × 440 | 4 bar | 30 mm | 3 mm | 3 mm | 230 mm | 316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Szerkezeti dokumentáció

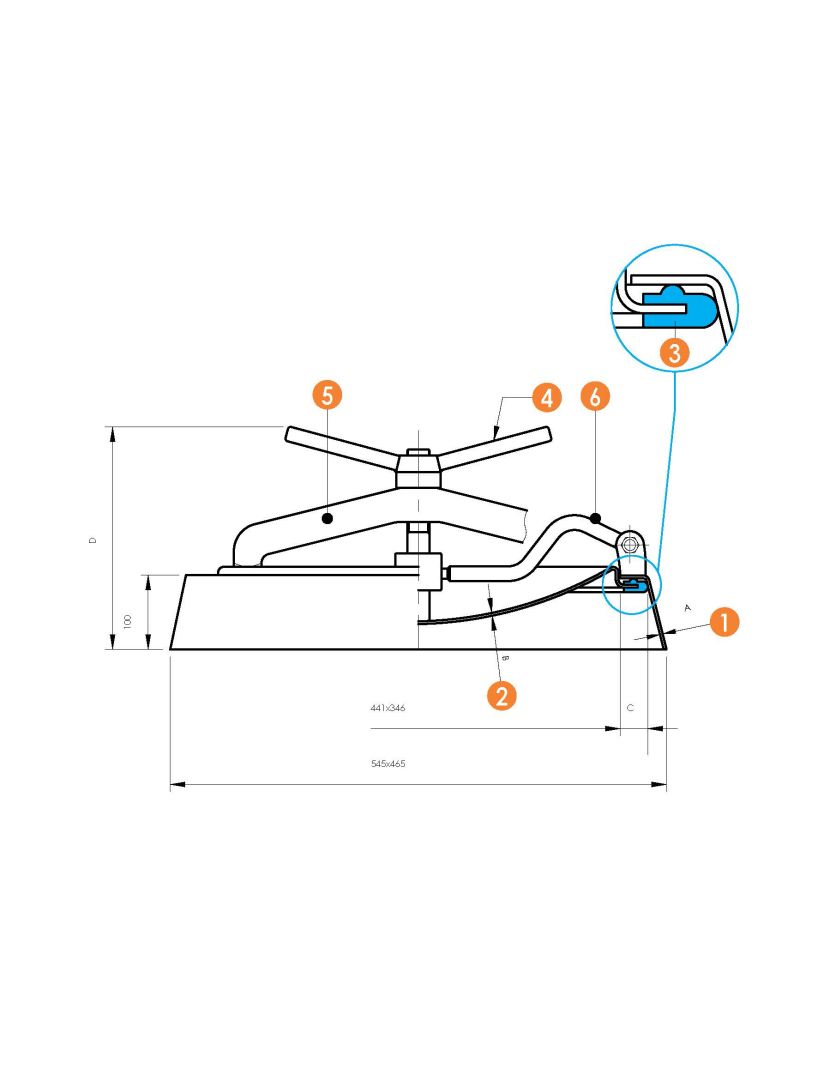

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
