Rozsdamentes acél tartályra · Felső beépítésű

Rozsdamentes tartálytechnika

Búvónyílás felső kerek 404 mm kifelenyíló (4V/400;4V/401;4V/402;4V/403; 4V400/B;4V/401/B;4V402/B;4V403/B)

Gyártó / márka: Zorzini

kör búvónyílás 404 mm méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Felső beépítésű
Forma
Kör
Nyitásirány
Kifelé nyíló
Elérhető méret
404 mm

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

911449

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
65 mm
Megengedett üzemi nyomás
0 / 0,2 bar
Tömeg
6,2 kg
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

3 nyilvántartott változat

ModellCikkszámMéretPalástmagasságMegengedett üzemi nyomásTömegAnyagminőségAjánlatlista
4V/400911449404 mm65 mm0 / 0,2 bar6,2 kg304L
4V/401911450404 mm100 mm0 / 0,2 bar7 kg304L
4V/401/B912512404 mm100 mm0 / 0,2 bar7 kg316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

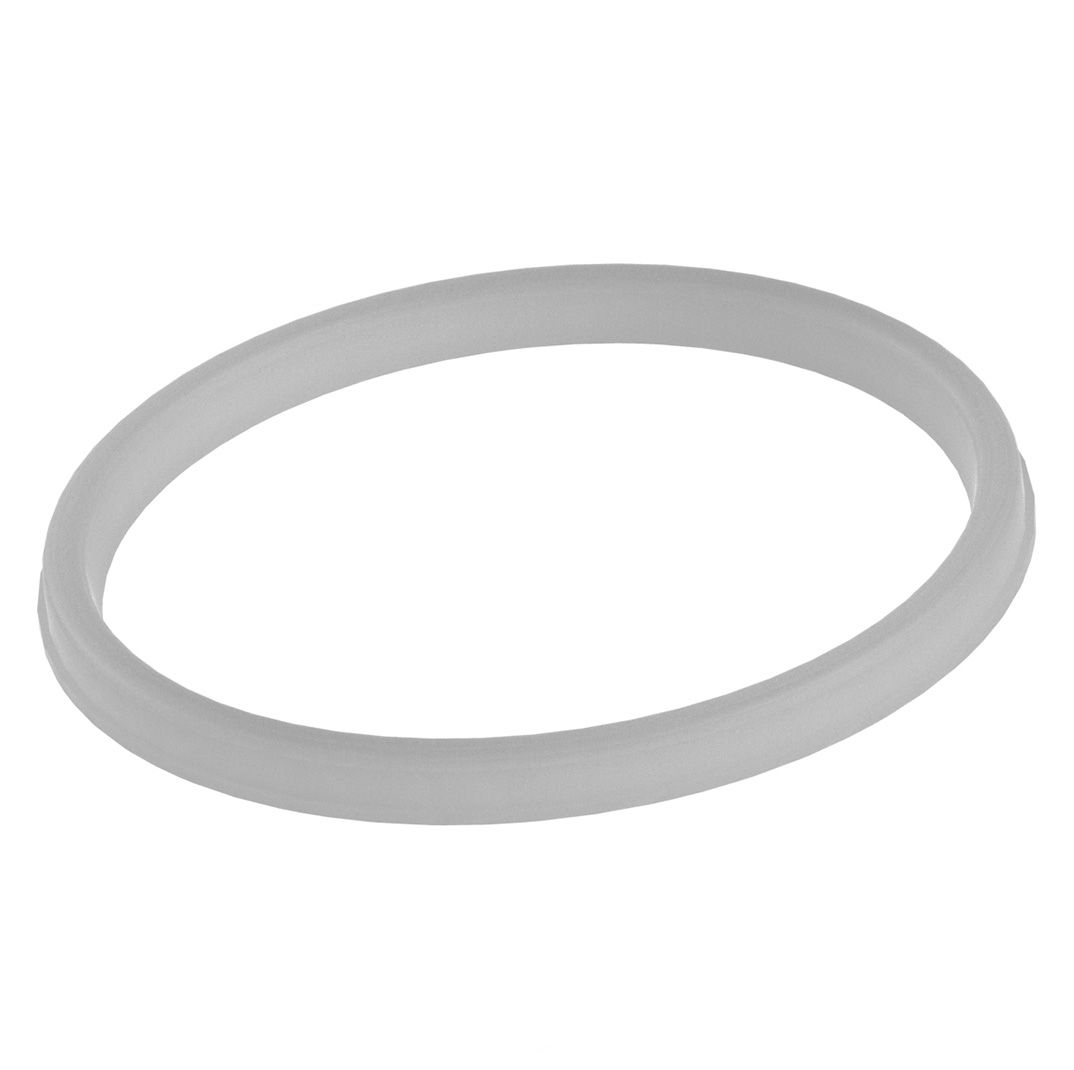

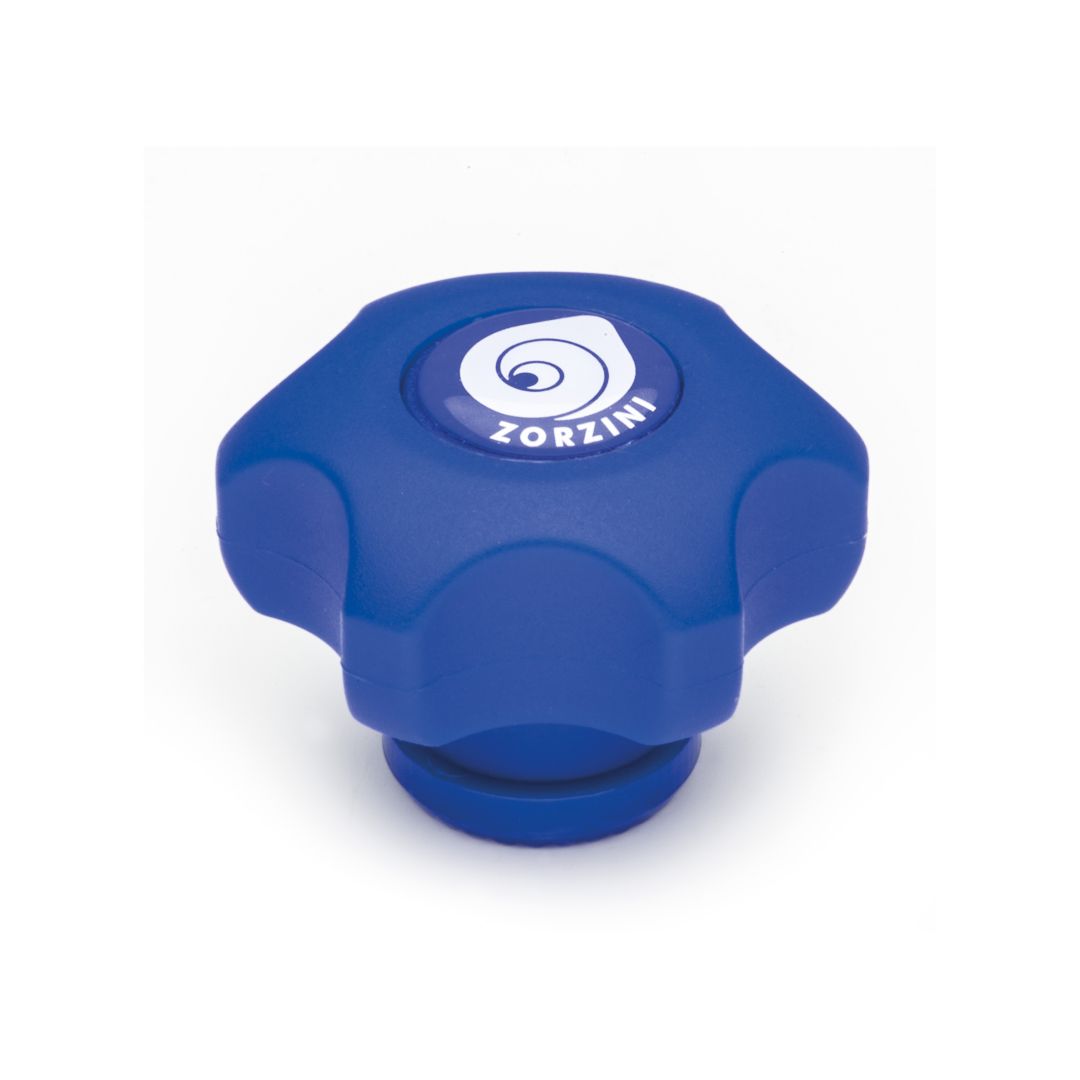

Típus: 4V/400 anyagminősége: — AISI 304 rozsdamentes acél tömítése: — EPDM (G/T400 típusú, peremen ragasztás mentesen) tekerője: — műanyag MEC60 További elérhető változat: anyagminősége: — AISI 304 és 316L tömítése: — szilikon, NBREPDM, FKM A búvónyílások ajtaja oldalra kifordítható. H nyakrész magasság

Szerkezeti dokumentáció

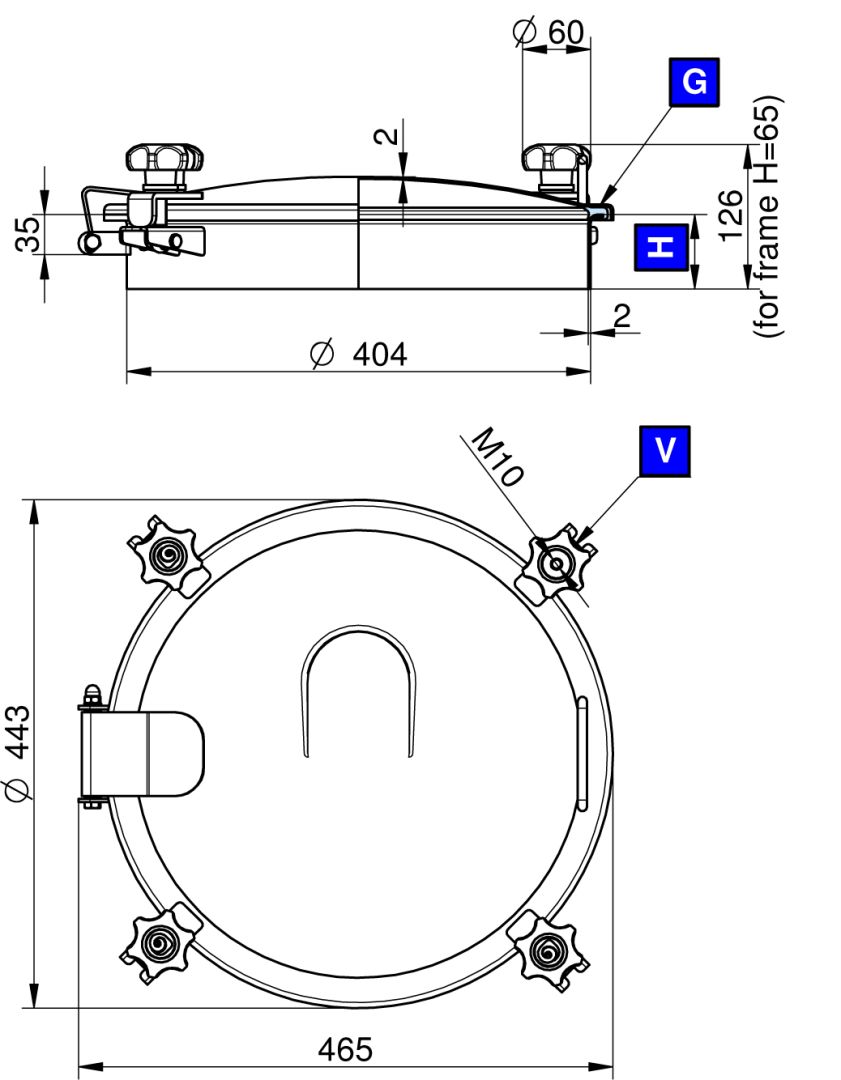

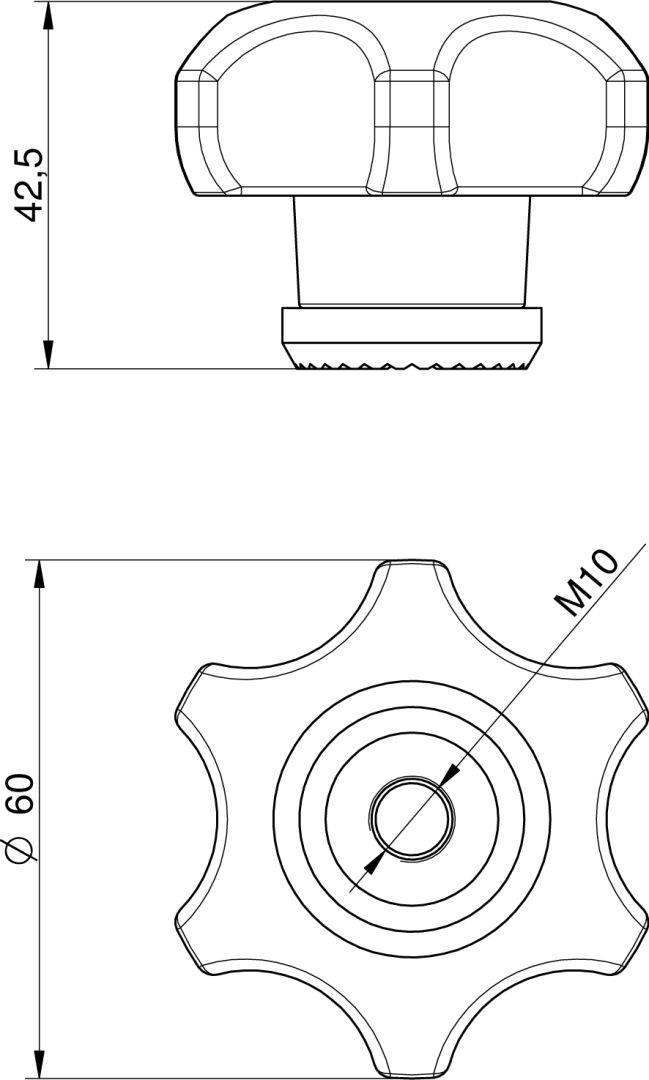

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
