Rozsdamentes acél tartályra · Felső beépítésű
Rozsdamentes tartálytechnikaBúvónyílás felső kerek 404 mm kifelenyíló (TV/400;TV/401;TV/402;TV/403; TV/400/B;TV/401/B;TV/402/B;TV/403/B)
Gyártó / márka: Zorzini
kör búvónyílás 404 mm méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Felső beépítésű
- Forma
- Kör
- Nyitásirány
- Kifelé nyíló
- Elérhető méret
- 404 mm
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
911421
A kiválasztott változat műszaki adatai
- Palástmagasság
- 100 mm
- Megengedett üzemi nyomás
- 0 / 0 bar
- Tömeg
- 6,3 kg
- Anyagminőség
- 316L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
8 nyilvántartott változat
| Modell | Cikkszám | Méret | Palástmagasság | Megengedett üzemi nyomás | Tömeg | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|
| TV/401/B | 911421 | 404 mm | 100 mm | 0 / 0 bar | 6,3 kg | 316L | |
| TV/400 | 911433 | 404 mm | 65 mm | 0 / 0 bar | 5,6 kg | 304L | |
| TV/403/B | 911435 | 404 mm | 200 mm | 0 / 0 bar | 8,3 kg | 316L | |
| TV/401 | 911436 | 404 mm | 100 mm | 0 / 0 bar | 6,3 kg | 304L | |
| TV/400/B | 911633 | 404 mm | 65 mm | 0 / 0 bar | 5,6 kg | 316L | |
| TV/403 | 911641 | 404 mm | 200 mm | 0 / 0 bar | 8,3 kg | 304L | |
| TV/402 | 911689 | 404 mm | 150 mm | 0 / 0 bar | 7,3 kg | 304L | |
| TV/402/B | 911725 | 404 mm | 150 mm | 0 / 0 bar | 7,3 kg | 316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás

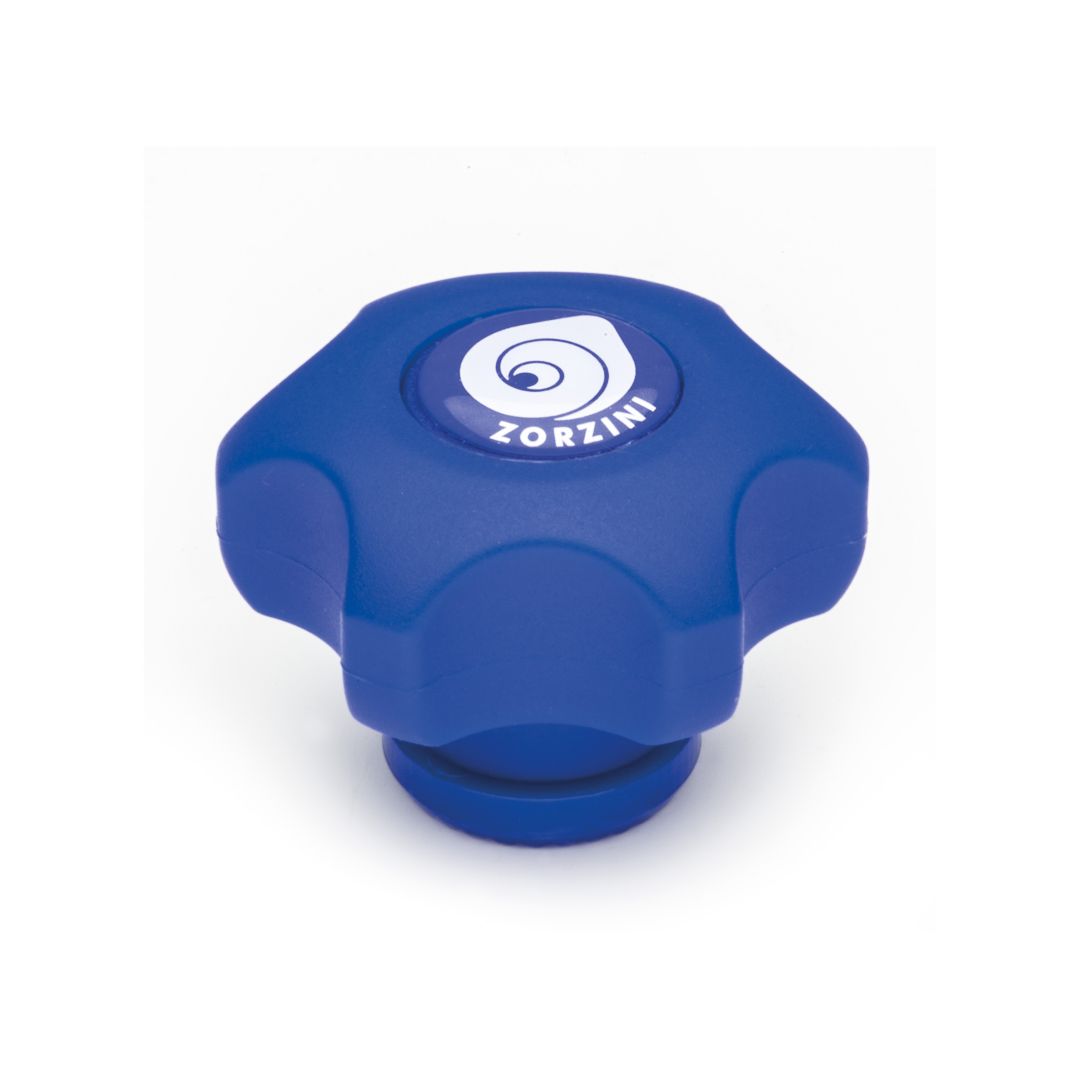

Típus: TV/400 anyagminősége: — AISI 304 rozsdamentes acél tömítése: — EPDM (G/T400 típusú, peremen ragasztás mentesen) tekerője: — műanyag MEC60 További elérhető változat: anyagminősége: — AISI 304 és 316L tömítése: — szilikon, NBREPDM, FKM A búvónyílások ajtaja oldalra kifordítható. H nyakrész magasság
Szerkezeti dokumentáció

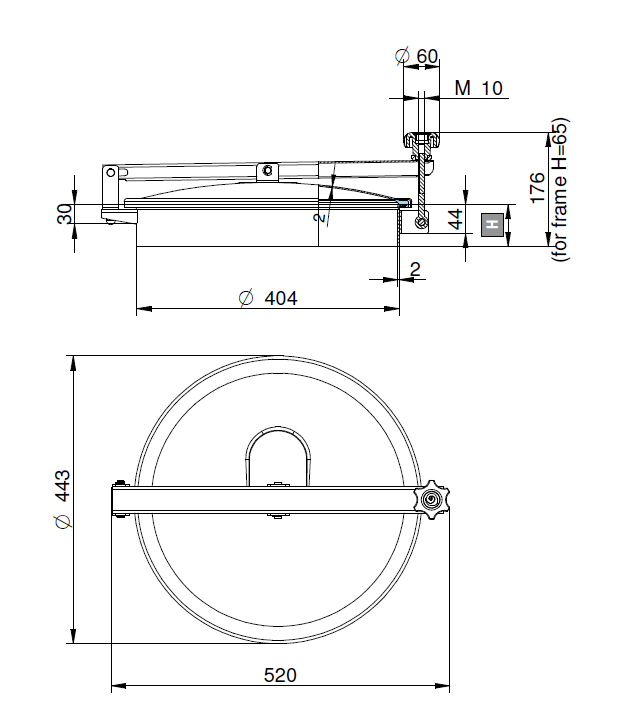

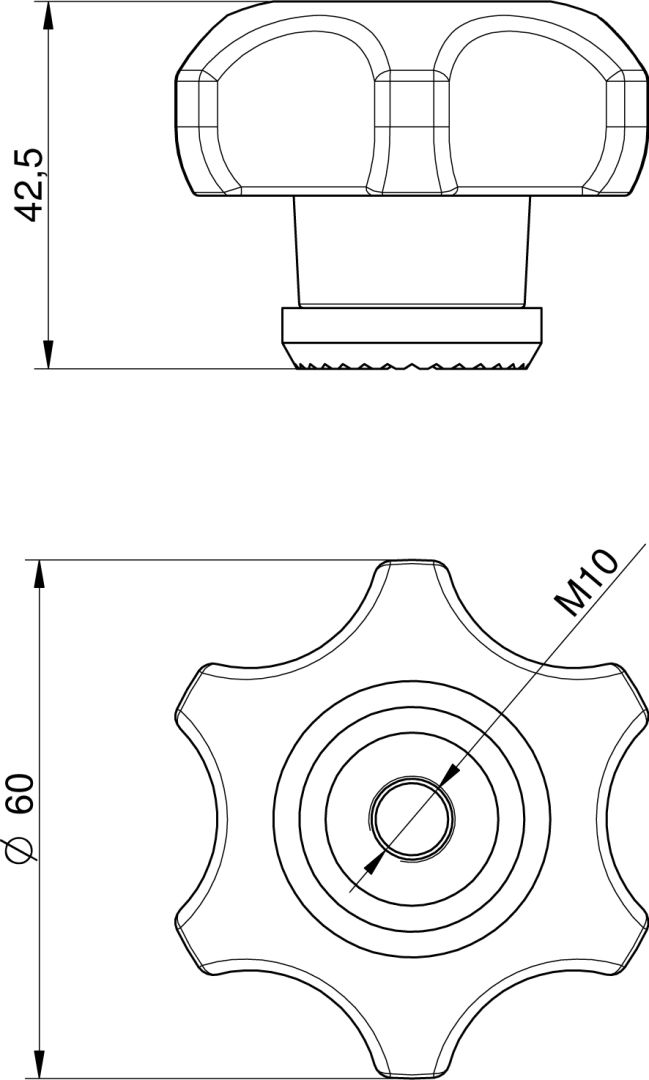

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
