Rozsdamentes acél tartályra · Felső beépítésű

Rozsdamentes tartálytechnika

Búvónyílás felső kerek 454 mm kifelenyíló (5V/450;5V/451;5V/452; 5V/450/B;5V/451/B;5V/452/B)

Gyártó / márka: Zorzini

kör búvónyílás 454 mm méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Felső beépítésű
Forma
Kör
Nyitásirány
Kifelé nyíló
Elérhető méret
454 mm

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

911432

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
100 mm
Megengedett üzemi nyomás
0 / 0,5 bar
Tömeg
10,0 kg
Anyagminőség
316L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

4 nyilvántartott változat

ModellCikkszámMéretPalástmagasságMegengedett üzemi nyomásTömegAnyagminőségAjánlatlista
5V/450/B911432454 mm100 mm0 / 0,5 bar10,0 kg316L
5V/451911684454 mm150 mm0 / 0,5 bar11,6 kg304L
5V/452912030454 mm200 mm0 / 0,5 bar13,2 kg304L
5V/450912040454 mm100 mm0 / 0,5 bar10 kg304L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

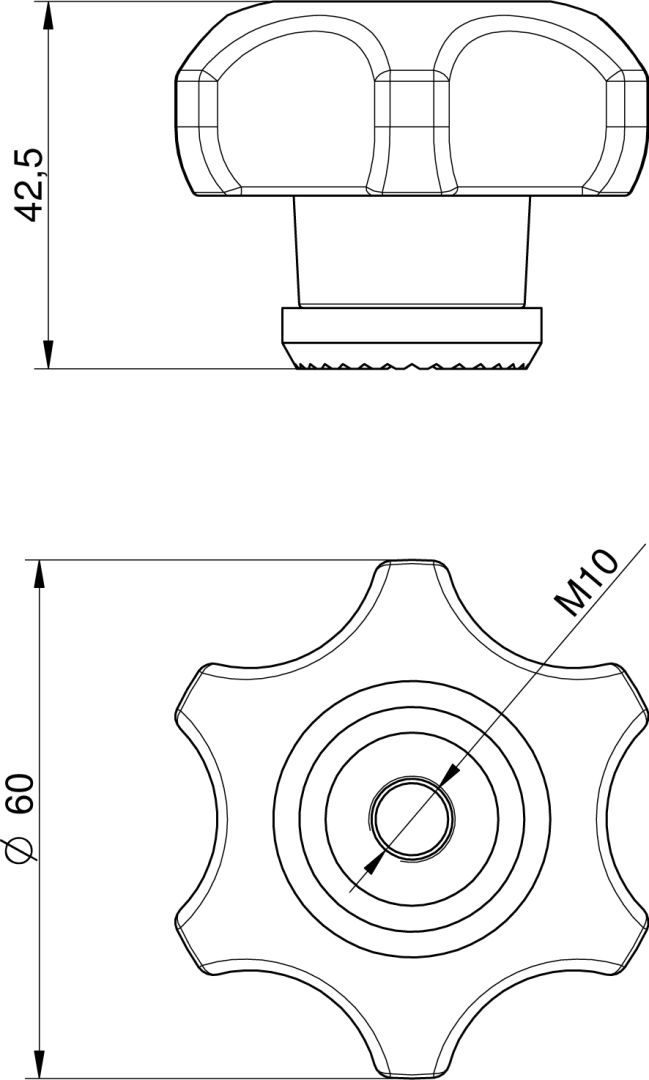

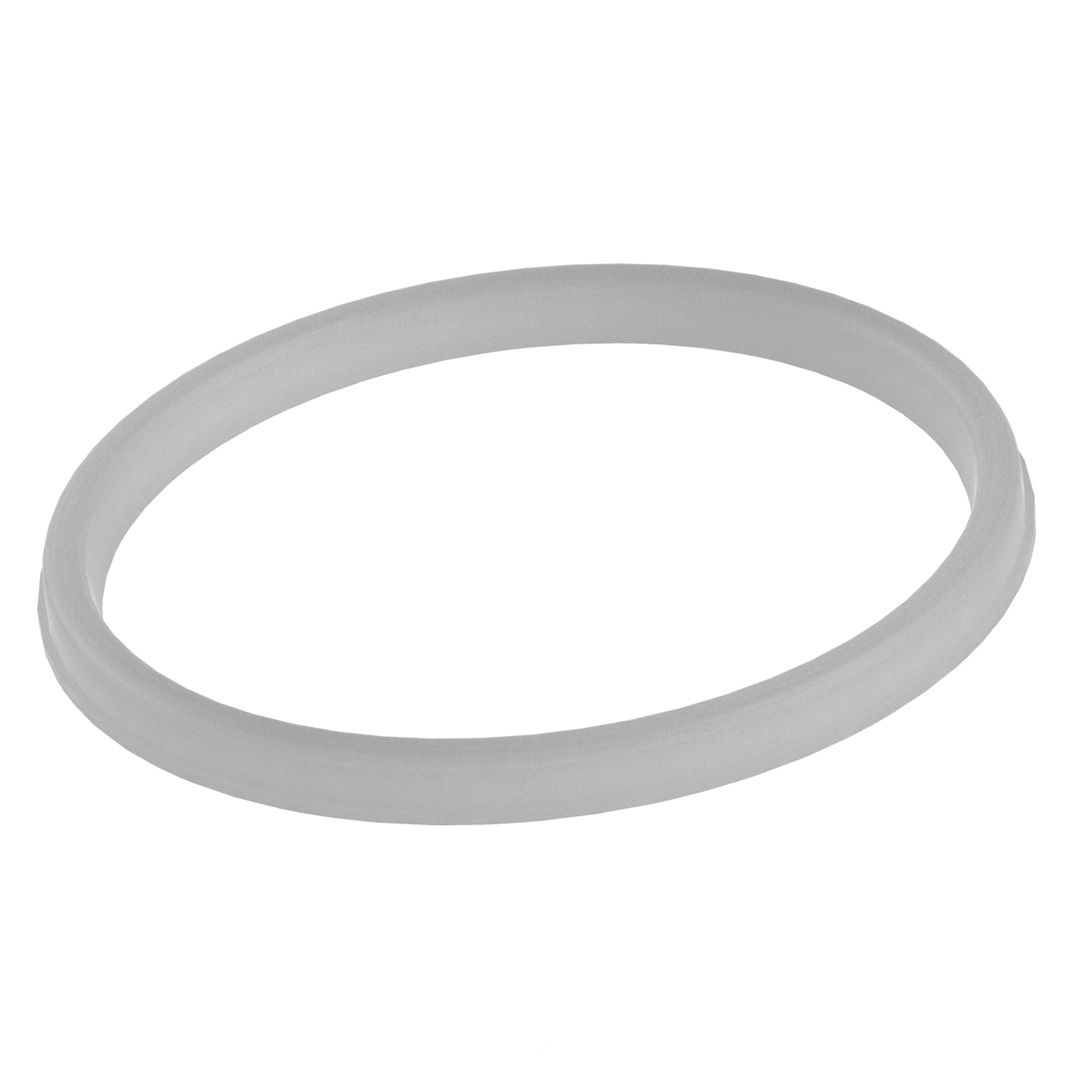

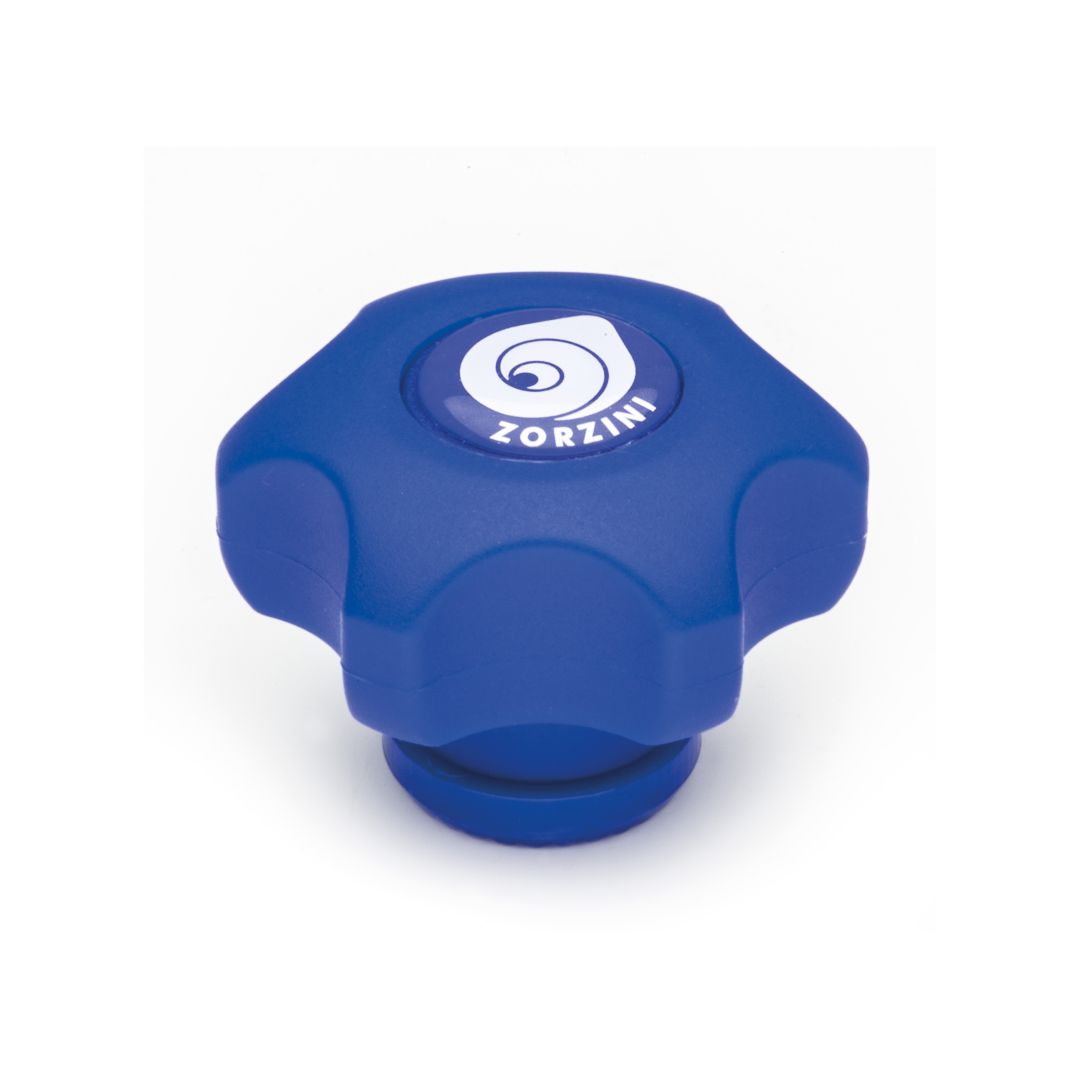

Típus: 5V/450 anyagminősége: — AISI 304 rozsdamenetes acél tömítése: — EPDM (G/T450 típusú, peremen ragasztás mentesen) tekerője: — műanyag MEC60 További elérhető változat: anyagminősége: — AISI 304 és 316L tömítése: — szilikon, NBREPDM, FKM A búvónyílások ajtaja oldalra kifordítható. H nyakrész magasság

Szerkezeti dokumentáció

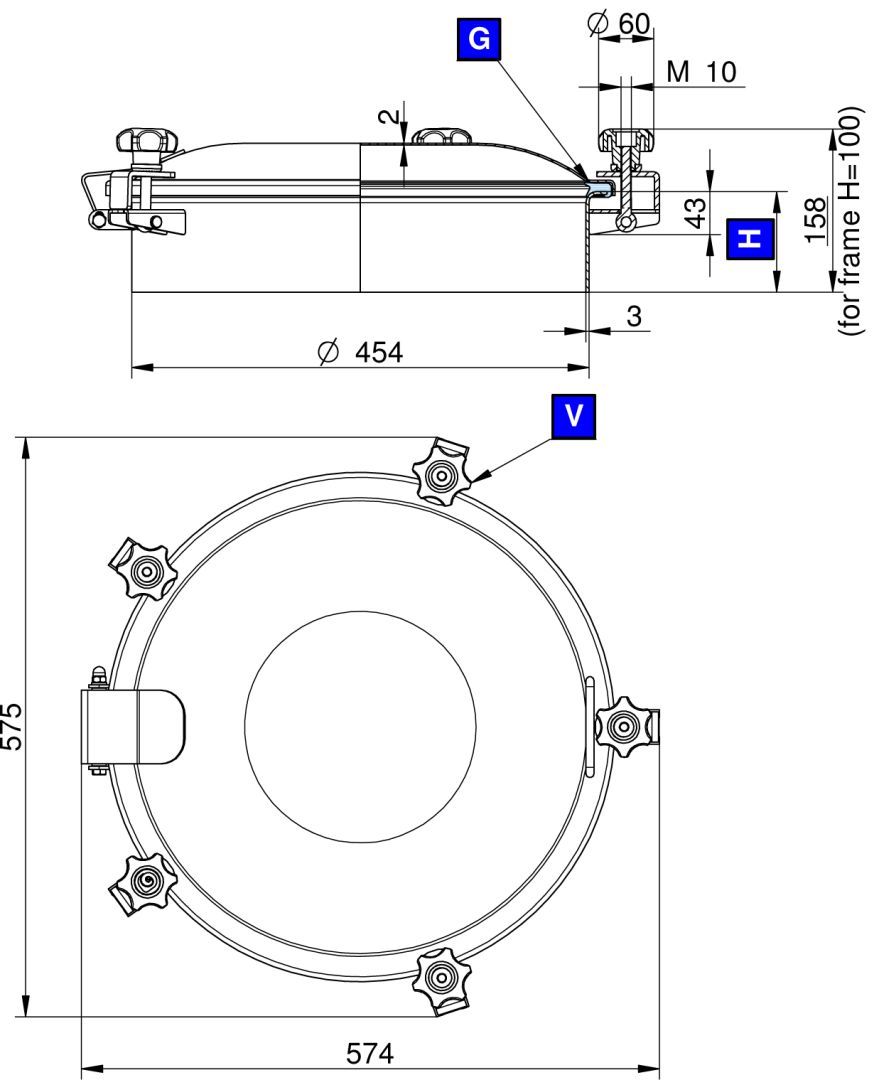

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
