Rozsdamentes acél tartályra · Felső beépítésű

Rozsdamentes tartálytechnika

Búvónyílás felső kerek 454 mm kifelenyíló (TV/450;TV/451;TV/452; TV/450/B;TV/451/B;TV/452/B)

Gyártó / márka: Zorzini

kör búvónyílás 454 mm méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Felső beépítésű
Forma
Kör
Nyitásirány
Kifelé nyíló
Elérhető méret
454 mm

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

911423

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
100 mm
Megengedett üzemi nyomás
0 / 0 bar
Tömeg
12,2 kg
Anyagminőség
316L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

7 nyilvántartott változat

ModellCikkszámMéretPalástmagasságMegengedett üzemi nyomásTömegAnyagminőségAjánlatlista
TV/450/B911423454 mm100 mm0 / 0 bar12,2 kg316L
TV/452/B911425454 mm200 mm0 / 0 bar15,8 kg316L
TV/450911438454 mm100 mm0,0 bar12,2 kg304L
TV/451911440454 mm150 mm0 / 0 bar14 kg304L
TV/452911441454 mm200 mm0 / 0 bar15,8 kg304L
TV/451/B912277454 mm150 mm0 / 0 bar14 kg316L
TV/450912491454 mm100 mm0 / 0 bar12,2 kg304L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

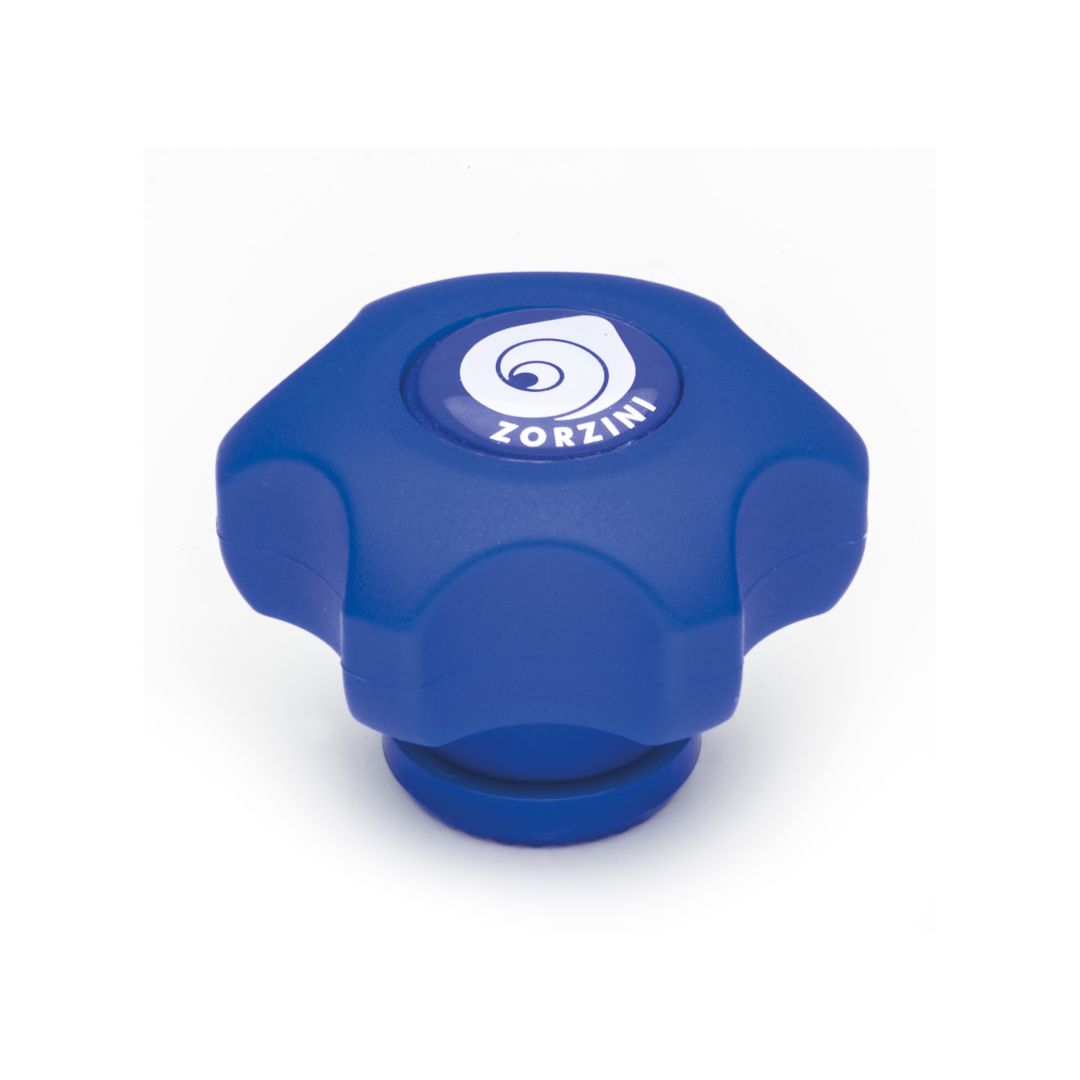

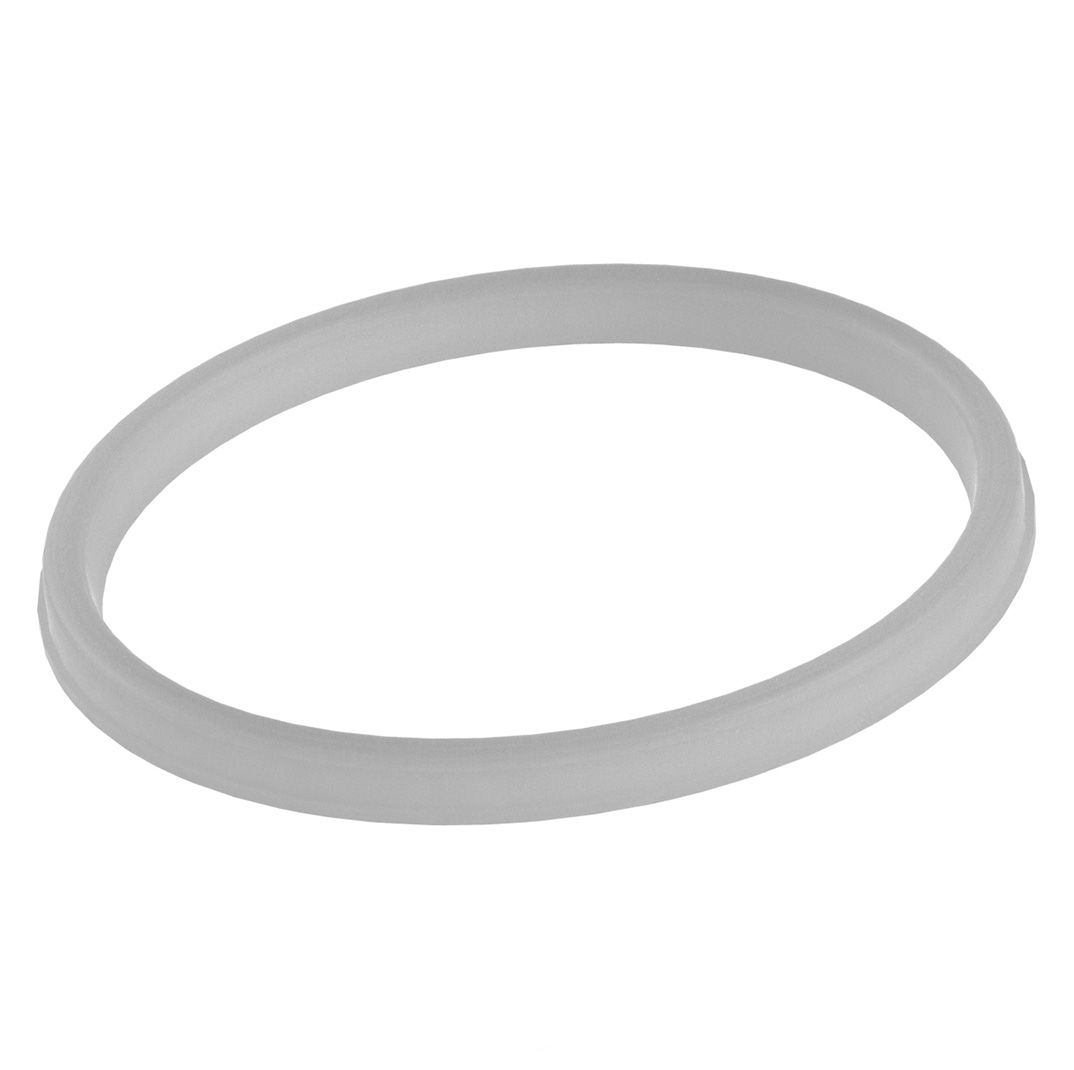

Típus: TV/450 anyagminősége: — AISI 304 rozsdamenetes acél tömítése: — EPDM (G/T450 típusú, peremen ragasztás mentesen) tekerője: — műanyag MEC60 További elérhető változat: anyagminősége: — AISI 304 és 316L tömítése: — szilikon, NBREPDm, FKM A búvónyílások ajtaja oldalra kifordítható. H nyakrész magasság

Szerkezeti dokumentáció

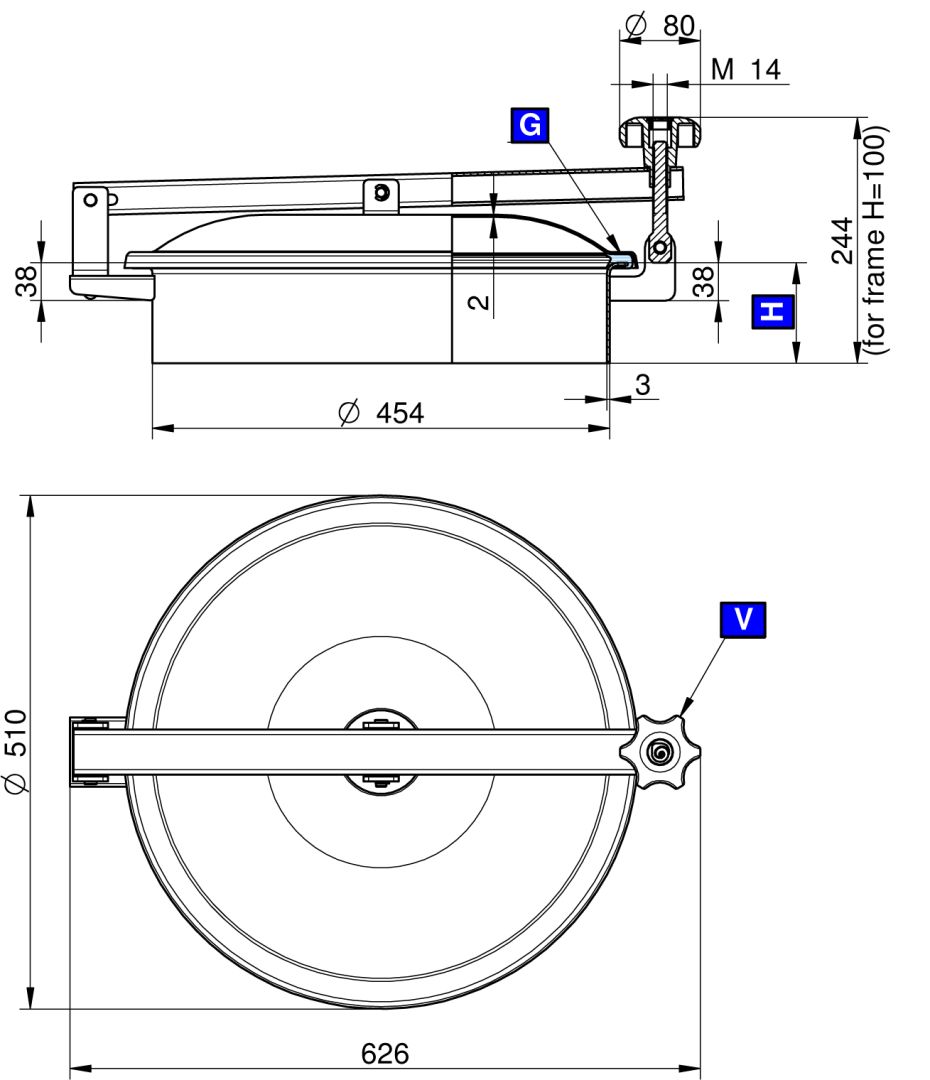

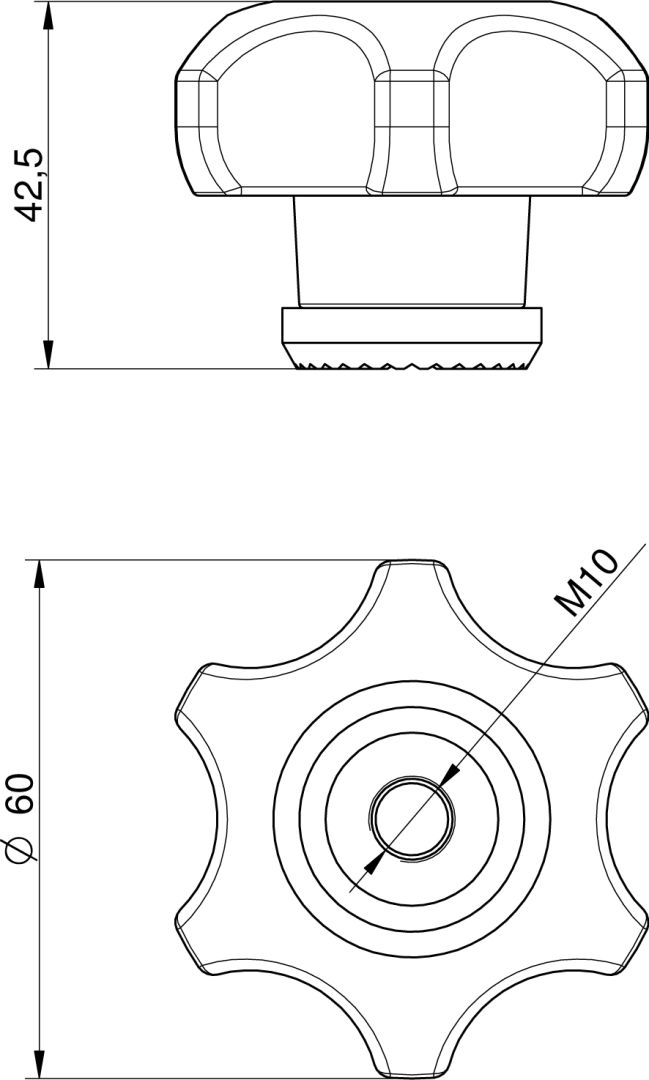

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
