Rozsdamentes acél tartályra · Felső beépítésű

Rozsdamentes tartálytechnika

Búvónyílás felső kerek 520 mm kifelenyíló (T1/500;T1/501;T1/502; T1/500/B;T1/501/B;T1/502/B)

Gyártó / márka: Zorzini

kör búvónyílás 520 mm méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Felső beépítésű
Forma
Kör
Nyitásirány
Kifelé nyíló
Elérhető méret
520 mm

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

911453

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
150 mm
Megengedett üzemi nyomás
0 / 0 bar
Tömeg
16,7 kg
Anyagminőség
316L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

5 nyilvántartott változat

ModellCikkszámMéretPalástmagasságMegengedett üzemi nyomásTömegAnyagminőségAjánlatlista
T1/501/B911453520 mm150 mm0 / 0 bar16,7 kg316L
T1/500911458520 mm100 mm0 / 0 bar16,2 kg304L
T1/501911459520 mm150 mm0 / 0 bar16,7 kg304L
T1/500/B911740520 mm100 mm0 / 0 bar14,8 kg316L
T1/502/BF35063520 mm200 mm0 / 0 bar18,6 kg316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

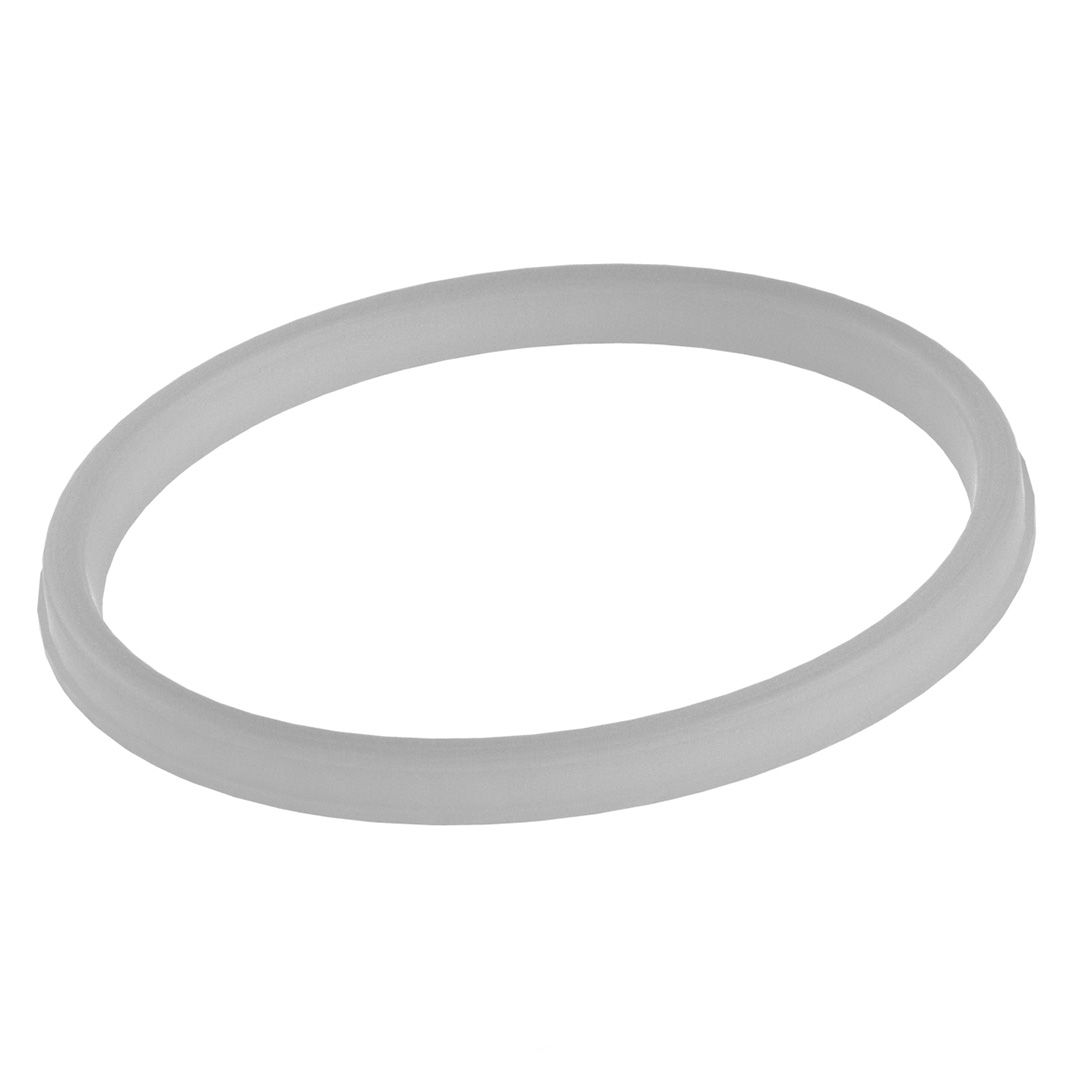

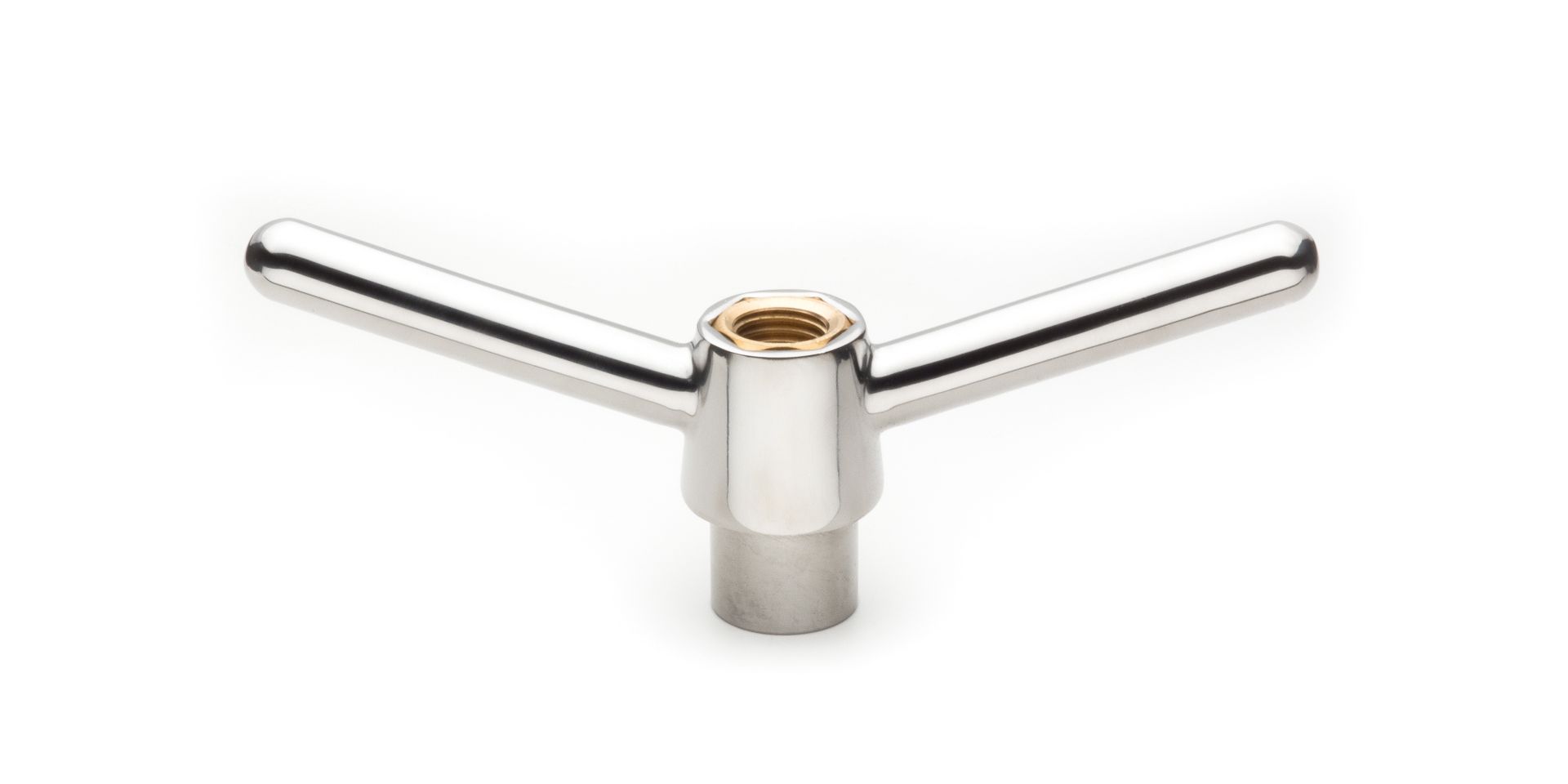

Típus: T1/500 anyagminősége: — AISI 304 rozsdamenetes acél tömítése: — EPDM (G/T500 típusú, peremen ragasztás mentesen) tekerője: — fém VI/165A További elérhető változat: anyagminősége: — AISI 304 és 316L tömítése: — szilikon, NBREPDM, FKM A búvónyílások ajtaja oldalra kifordítható. H nyakrész magasság

Szerkezeti dokumentáció

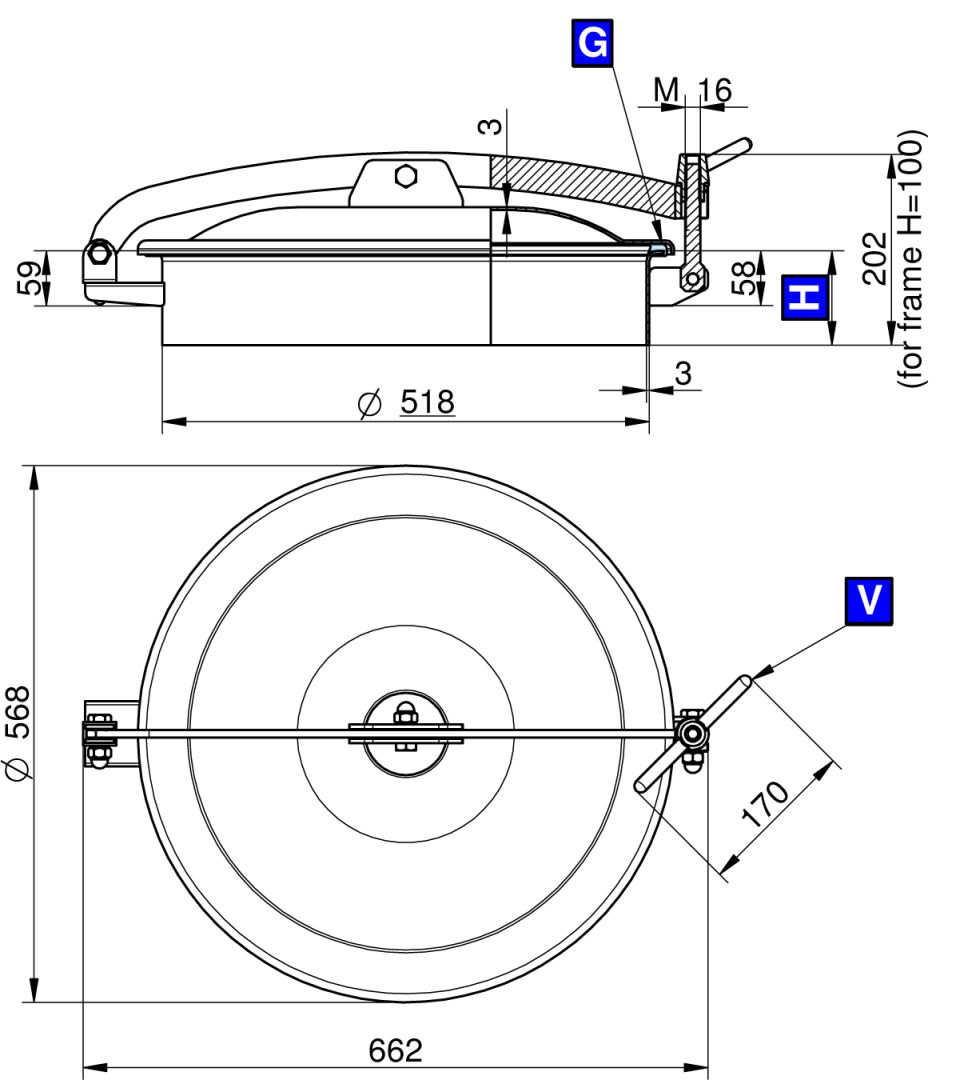

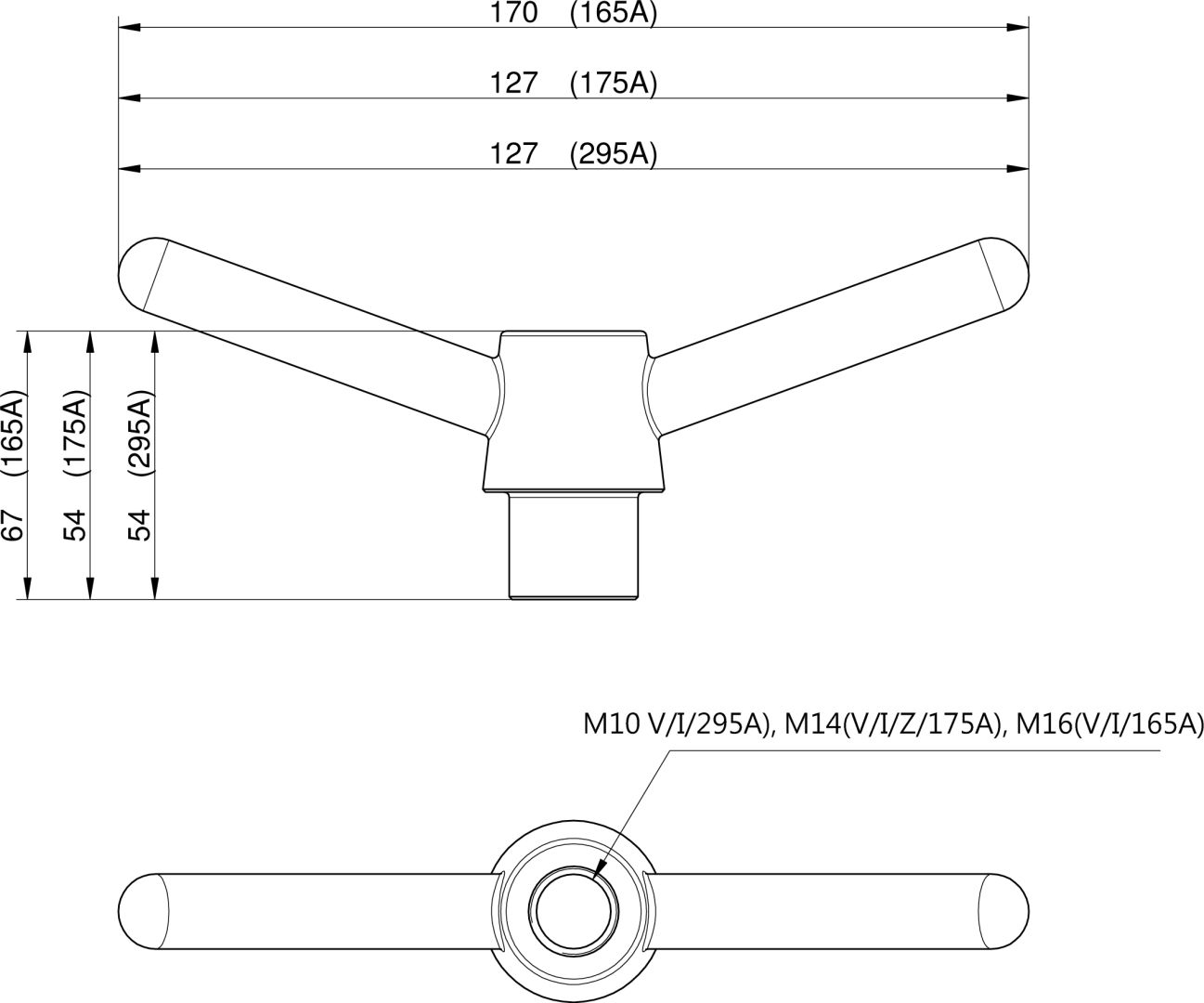

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
