Termékek/Búvónyílások/Rozsdamentes acél tartályra · Felső beépítésű · Kerek

Rozsdamentes acél tartályra · Felső beépítésű

Rozsdamentes tartálytechnika

Búvónyílás felső kerek 620 mm kifelenyíló (TV/600;TV/601;TV/602; TV/600/B;TV/601/B;TV/602/B)

Gyártó / márka: Zorzini

kör búvónyílás 620 mm méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Felső beépítésű
Forma
Kör
Nyitásirány
Kifelé nyíló
Elérhető méret
620 mm

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

911429

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
100 mm
Megengedett üzemi nyomás
0 / 0 bar
Tömeg
18,8 kg
Anyagminőség
316L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

6 nyilvántartott változat

ModellCikkszámMéretPalástmagasságMegengedett üzemi nyomásTömegAnyagminőségAjánlatlista
TV/600/B911429620 mm100 mm0 / 0 bar18,8 kg316L
TV/602/B911430620 mm200 mm0 / 0 bar24,3 kg316L
TV/600911445620 mm100 mm0 / 0 bar18,8 kg304L
TV/601911447620 mm150 mm0 / 0 bar21,5 kg304L
TV/601/B911644620 mm150 mm0 / 0 bar21,5 kg316L
TV/602911985620 mm200 mm0 / 0 bar24,3 kg304L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

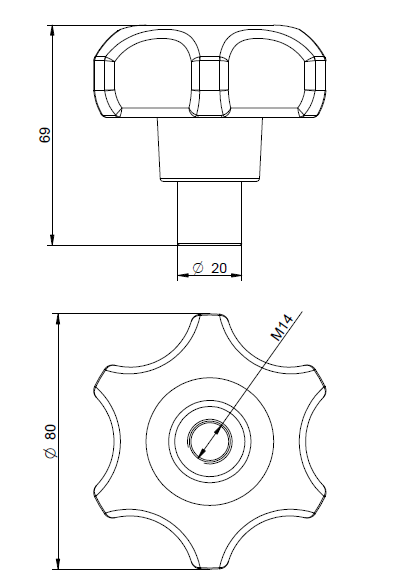

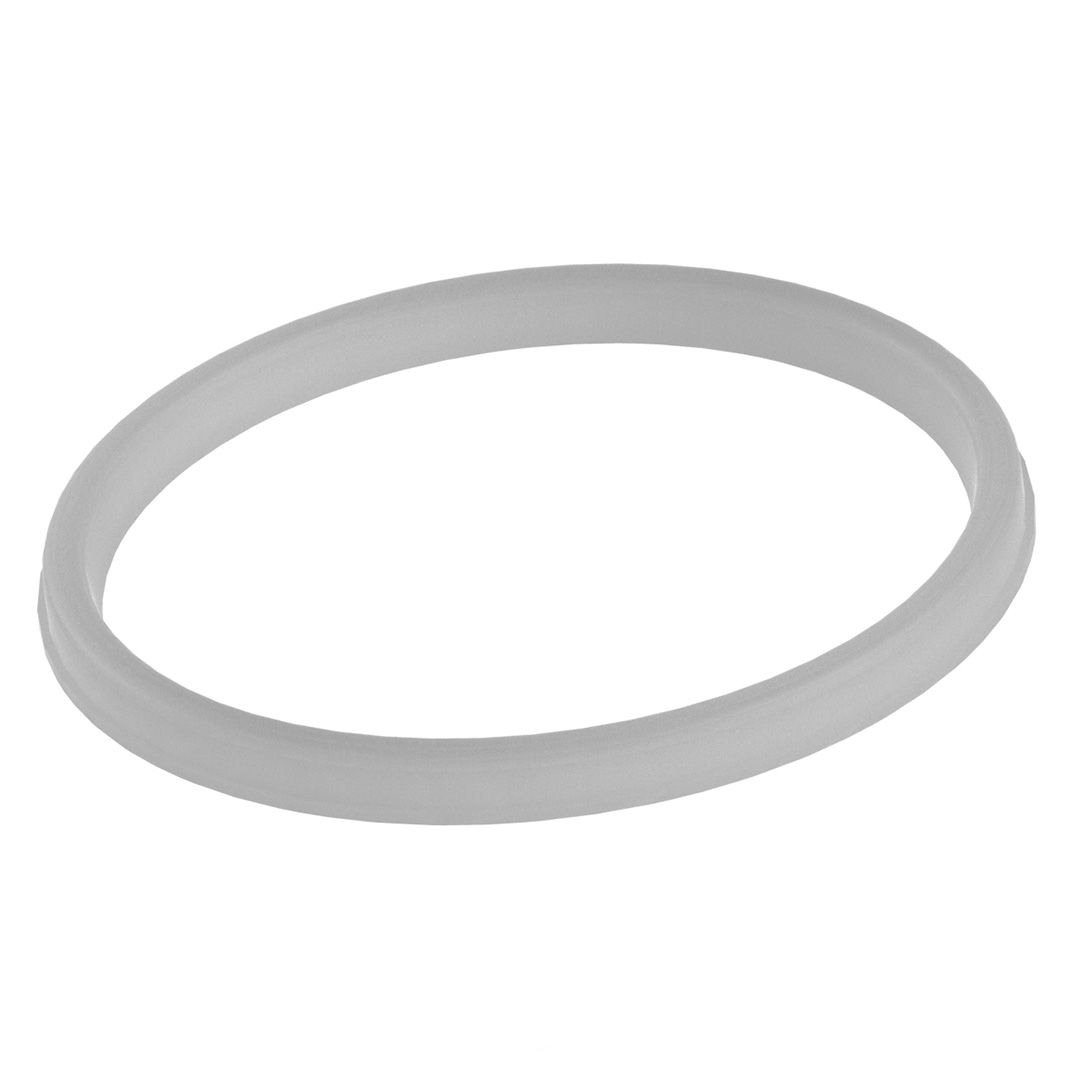

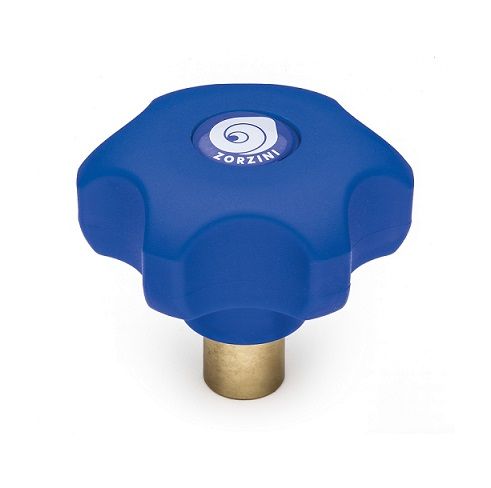

Típus: TV/600 anyagminősége: — AISI 304 rozsdamenetes acél tömítése: — EPDM (G/T600 típusú, peremen ragasztás mentesen) tekerője: — műanyag MEC/80/A További elérhető változat: anyagminősége: — AISI 304 és 316L tömítése: — szilikon, NBREPDM, FKM A búvónyílások ajtaja oldalra kifordítható. H nyakrész magasság

Szerkezeti dokumentáció

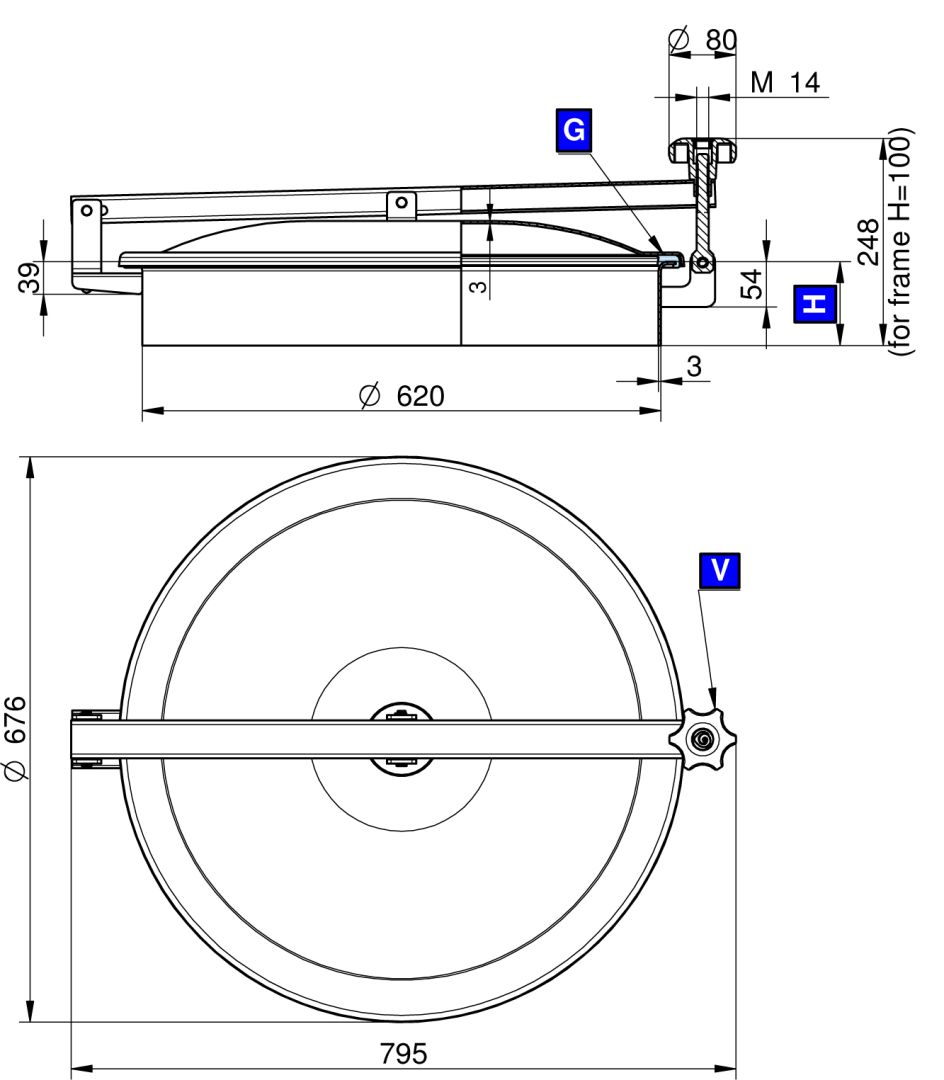

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
