Rozsdamentes acél tartályra · Felső beépítésű

Rozsdamentes tartálytechnika

Búvónyílás kerek hátsó nyílással (6022 A/B/C/D/E ECO)

Gyártó / márka: Veneta Acciai

kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Felső beépítésű
Forma
Kör
Nyitásirány
Egyéb / nem jelölt
Elérhető méret
Lásd a műszaki adatlapon

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F35223

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

DN
200
Belső átmérő (Di)
220 mm
A méret
2 mm
B méret
1,5 mm
C méret
60 mm
D méret
153 mm
További műszaki adatok+
E méret
240 mm
Anyagminőség
304L
F méret
328 mm
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

10 nyilvántartott változat

ModellCikkszámMéretBelső átmérő (Di)A méretB méretC méretD méretE méretAnyagminőségF méretAjánlatlista
6022 A ECOF35223DN 200220 mm2 mm1,5 mm60 mm153 mm240 mm304L328 mm
6022 A ECOF35224DN 200220 mm2 mm1,5 mm60 mm153 mm240 mm316L328 mm
6022 B ECOF35235DN 300299 mm2 mm1.5 mm60 mm160 mm322 mm304L430 mm
6022 B ECOF35236DN 300299 mm2 mm1.5 mm60 mm160 mm322 mm316L430 mm
6022 C ECOF35237DN 400394 mm2 mm1.5 mm60 mm173 mm420 mm304L514 mm
6022 C ECOF35238DN 400394 mm2 mm1.5 mm60 mm173 mm420 mm316L514 mm
6022 D ECOF35239DN 500499 mm2 mm1.5 mm60 mm175 mm526 mm304L630 mm
6022 D ECOF35240DN 500499 mm2 mm1.5 mm60 mm175 mm526 mm316L630 mm
6022 E ECOF35241DN 600598 mm2 mm1.5 mm60 mm168 mm630 mm304L725 mm
6022 E ECOF35242DN 600598 mm2 mm1.5 mm60 mm168 mm630 mm316L725 mm

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6022ECO anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

Szerkezeti dokumentáció

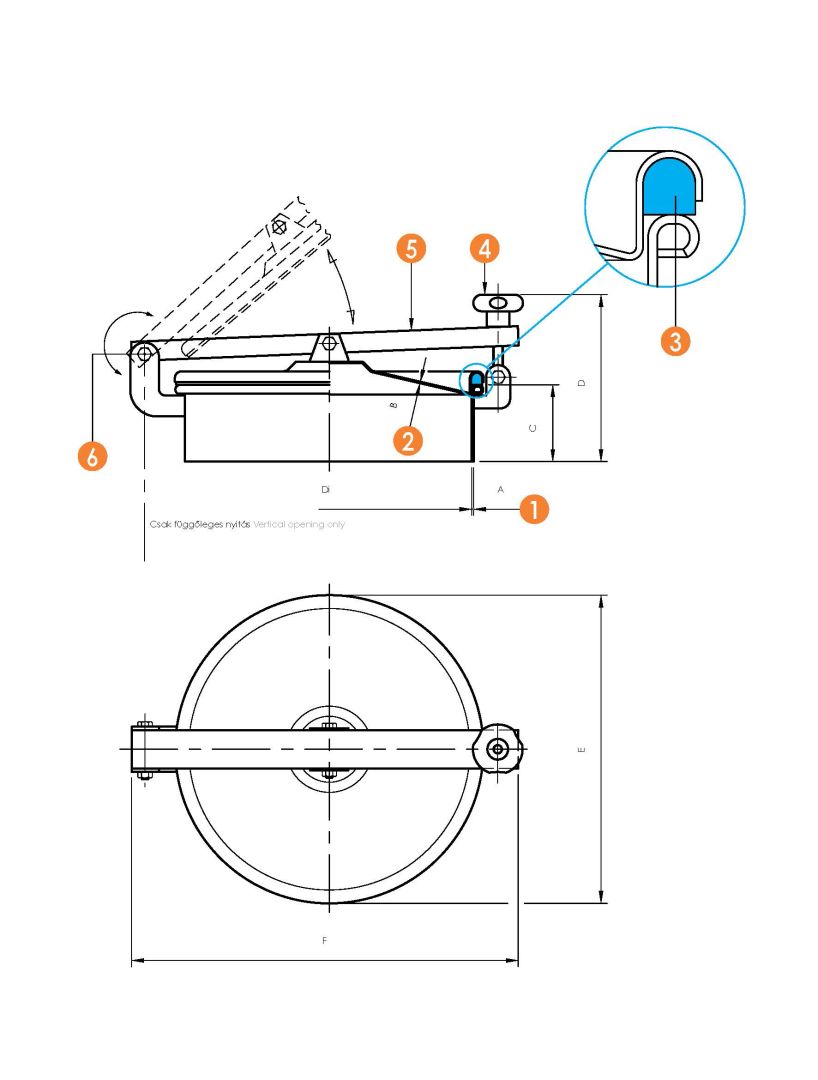

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
