Búvónyílás kerek központi zárral (6026 N-1/2/3)

Name: Búvónyílás kerek központi zárral (6026 N-1/2/3)
SKU: F35253

kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kivitel / modell

Kiválasztott cikkszám

F35253

Ajánlatkérésre• Szállítási határidő az ajánlat szerint

Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

További műszaki adatok+

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Részletes összehasonlítás

Megnyitás +

6 nyilvántartott változat

Modell	Cikkszám	Méret	Megengedett üzemi nyomás	C méret	A méret	B méret	D méret	E méret	F méret	Vákuumállóság	Belső átmérő (Di)	Anyagminőség
6026 N-1	F35253	DN 400	0.01 bar	100 mm	3 mm	2 mm	250 mm	474 mm	515 mm	-0.7 bar	400 mm	304L
6026 N-1	F35254	DN 400	0.01 bar	100 mm	3 mm	2 mm	250 mm	474 mm	515 mm	-0.7 bar	400 mm	316L
6026 N-2	F35255	DN 500	0.01 bar	100 mm	3 mm	2 mm	250 mm	544 mm	625 mm	-0.5 bar	500 mm	304L
6026 N-2	F35256	DN 500	0.01 bar	100 mm	3 mm	2 mm	250 mm	544 mm	625 mm	-0.5 bar	500 mm	316L
6026 N-3	F35257	DN 600	0.01 bar	100 mm	3 mm	2 mm	250 mm	640 mm	715 mm	-0.5 bar	500 mm	304L
6026 N-3	F35258	DN 600	0.01 bar	100 mm	3 mm	2 mm	250 mm	640 mm	715 mm	-0.5 bar	500 mm	316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

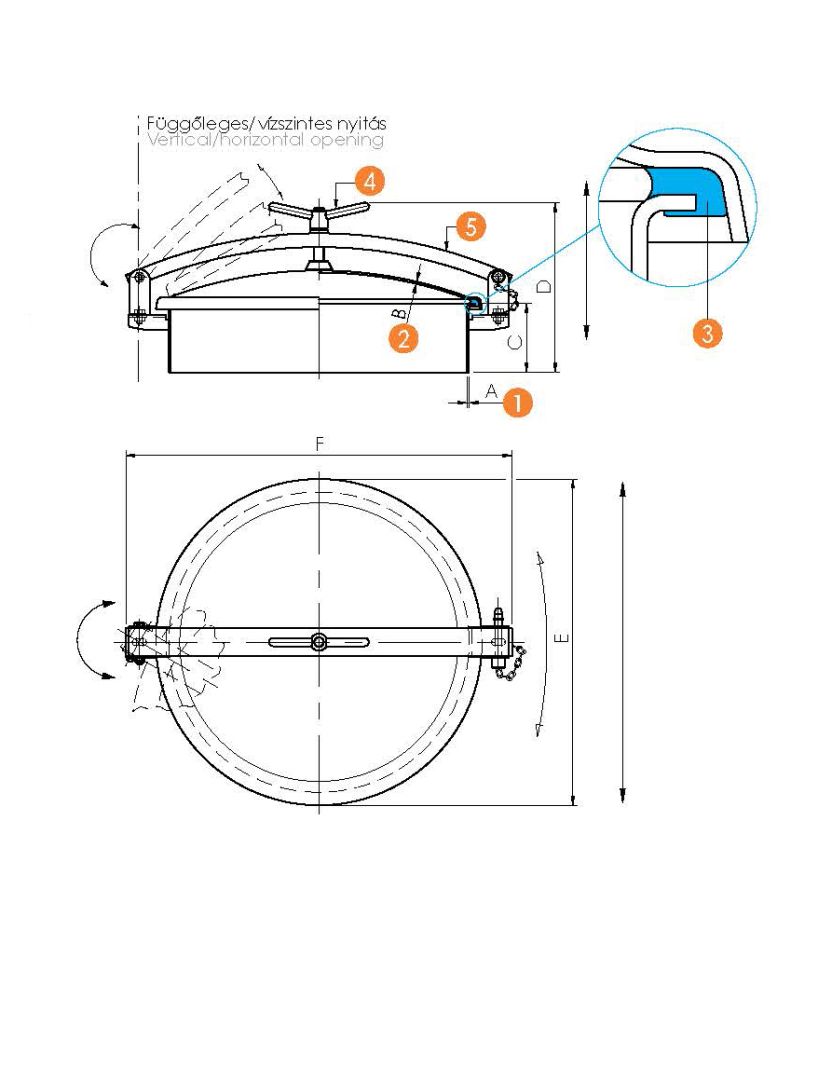

Szerkezeti dokumentáció

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
