Rozsdamentes acél tartályra · Felső beépítésű
Rozsdamentes tartálytechnikaBúvónyílás kerek oldalsó lengőnyílással és hátsó nyílással (6022; 6022 A/B/C/D/E)
Gyártó / márka: Veneta Acciai
kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Felső beépítésű
- Forma
- Kör
- Nyitásirány
- Egyéb / nem jelölt
- Elérhető méret
- Lásd a műszaki adatlapon
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35267
A kiválasztott változat műszaki adatai
- DN
- 150
- Belső átmérő (Di)
- 145 mm
- A méret
- 2 mm
- B méret
- 1.5 mm
- C méret
- 80 mm
- D méret
- 164 mm
További műszaki adatok+−
- E méret
- 256 mm
- Anyagminőség
- 304L
- F méret
- 259 mm
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
12 nyilvántartott változat
| Modell | Cikkszám | Méret | Belső átmérő (Di) | A méret | B méret | C méret | D méret | E méret | Anyagminőség | F méret | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6022 | F35267 | DN 150 | 145 mm | 2 mm | 1.5 mm | 80 mm | 164 mm | 256 mm | 304L | 259 mm | |
| 6022 | F35268 | DN 150 | 145 mm | 2 mm | 1.5 mm | 80 mm | 164 mm | 256 mm | 316L | 259 mm | |
| 6022 A | F35269 | DN 200 | 220 mm | 2 mm | 1.5 mm | 80 mm | 172 mm | 240 mm | 304L | 328 mm | |
| 6022 A | F35270 | DN 200 | 220 mm | 2 mm | 1.5 mm | 80 mm | 172 mm | 240 mm | 316L | 328 mm | |
| 6022 B | F35271 | DN 300 | 299 mm | 2 mm | 1.5 mm | 80 mm | 180 mm | 322 mm | 304L | 420 mm | |
| 6022 B | F35272 | DN 300 | 299 mm | 2 mm | 1.5 mm | 80 mm | 180 mm | 322 mm | 316L | 420 mm | |
| 6022 C | F35273 | DN 400 | 394 mm | 2 mm | 1.5 mm | 80 mm | 180 mm | 420 mm | 304L | 514 mm | |
| 6022 C | F35274 | DN 400 | 394 mm | 2 mm | 1.5 mm | 80 mm | 180 mm | 420 mm | 316L | 514 mm | |
| 6022 D | F35275 | DN 500 | 499 mm | 2 mm | 1.5 mm | 80 mm | 202 mm | 526 mm | 304L | 620 mm | |
| 6022 D | F35276 | DN 500 | 499 mm | 2 mm | 1.5 mm | 80 mm | 202 mm | 526 mm | 316L | 620 mm | |
| 6022 E | F35277 | DN 600 | 598 mm | 2 mm | 1.5 mm | 80 mm | 180 mm | 630 mm | 304L | 720 mm | |
| 6022 E | F35278 | DN 600 | 598 mm | 2 mm | 1.5 mm | 80 mm | 180 mm | 630 mm | 316L | 720 mm |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás
Típus: 6022 anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

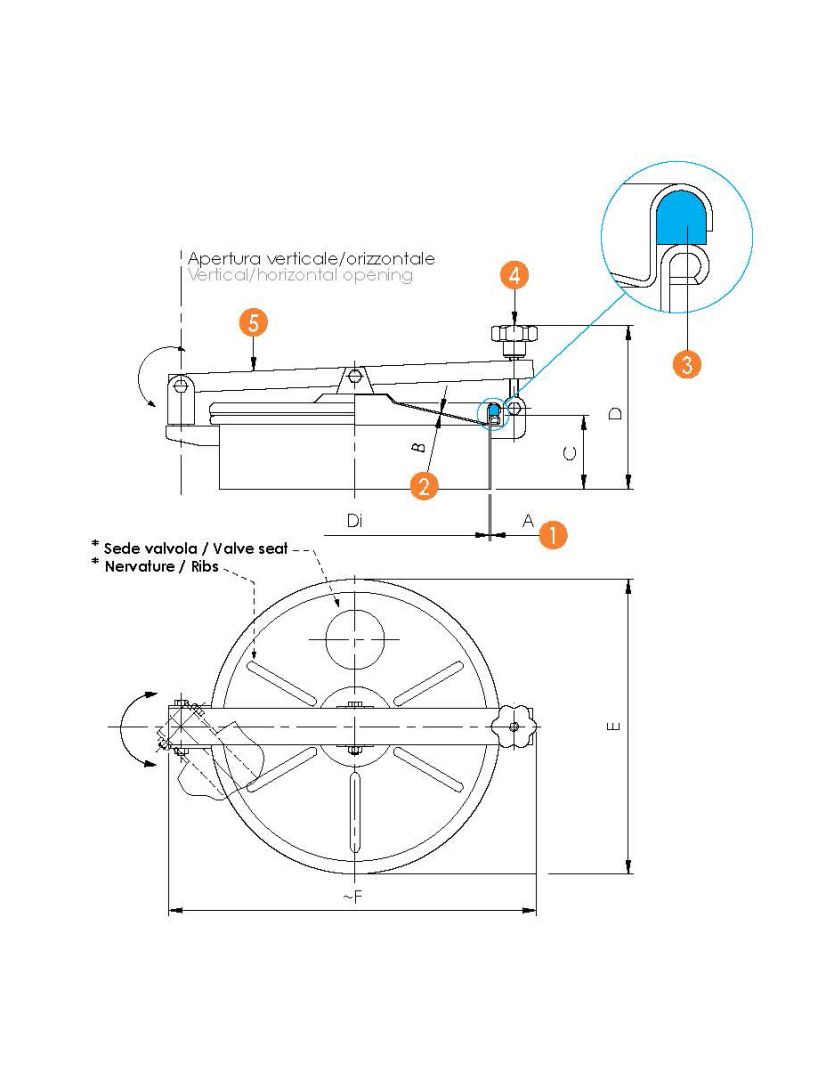

Szerkezeti dokumentáció
Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
