Búvónyílás kerek oldalsó lengőnyílással és hátsó nyílással (6027 A2/A3/A4/A45/A5/A6/A9)

Name: Búvónyílás kerek oldalsó lengőnyílással és hátsó nyílással (6027 A2/A3/A4/A45/A5/A6/A9)
SKU: F35279

kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kivitel / modell

Kiválasztott cikkszám

F35279

Ajánlatkérésre• Szállítási határidő az ajánlat szerint

Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

További műszaki adatok+

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Részletes összehasonlítás

Megnyitás +

12 nyilvántartott változat

Modell	Cikkszám	Méret	C méret	A méret	B méret	D méret	E méret	F méret	Belső átmérő (Di)	Anyagminőség
6027 A2	F35279	DN 200	80 mm	2 mm	2 mm	172 mm	245 mm	315 mm	200 mm	304L
6027 A2	F35280	DN 200	80 mm	2 mm	2 mm	172 mm	245 mm	315 mm	200 mm	316L
6027 A3	F35281	DN 300	80 mm	2 mm	2 mm	190 mm	345 mm	415 mm	300 mm	304L
6027 A3	F35282	DN 300	80 mm	2 mm	2 mm	190 mm	345 mm	415 mm	300 mm	316L
6027 A4	F35283	DN 400	80 mm	2 mm	2 mm	190 mm	439 mm	515 mm	400 mm	304L
6027 A4	F35284	DN 400	80 mm	2 mm	2 mm	190 mm	439 mm	515 mm	400 mm	316L
6027 A45	F35285	DN 450	80 mm	2 mm	2 mm	224 mm	491 mm	565 mm	450 mm	304L
6027 A45	F35286	DN 450	80 mm	2 mm	2 mm	224 mm	491 mm	565 mm	450 mm	316L
6027 A5	F35287	DN 500	80 mm	2 mm	2 mm	180 mm	544 mm	625 mm	500 mm	304L
6027 A5	F35288	DN 500	80 mm	2 mm	2 mm	180 mm	544 mm	625 mm	500 mm	316L
6027 A6	F35289	DN 600	80 mm	2 mm	2 mm	202 mm	640 mm	715 mm	600 mm	304L
6027 A6	F35290	DN 600	80 mm	2 mm	2 mm	202 mm	640 mm	715 mm	600 mm	316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

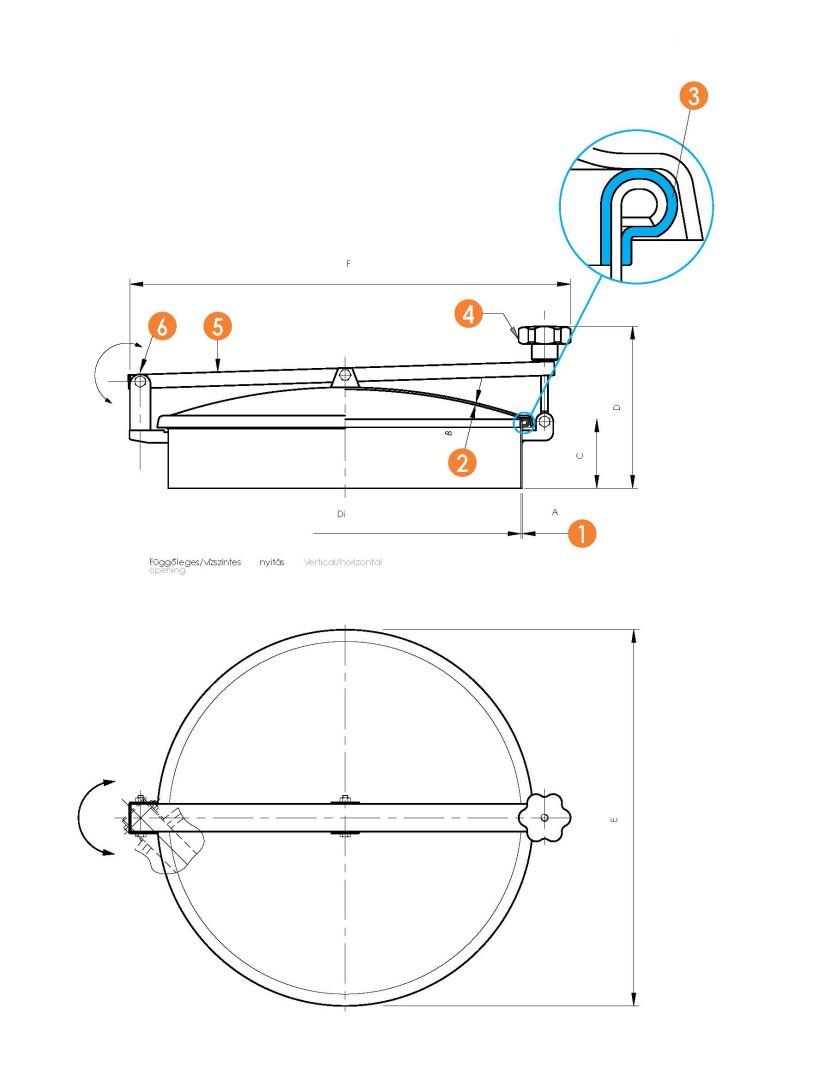

Szerkezeti dokumentáció

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
