Termékek/Búvónyílások/Rozsdamentes acél tartályra · Felső beépítésű · Kerek

Rozsdamentes acél tartályra · Felső beépítésű

Rozsdamentes tartálytechnika

Búvónyílás kerek oldalsó lengőnyílással és hátsó nyílással (6027 L2/L3/L4/L45/L5/L6)

Gyártó / márka: Veneta Acciai

kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Felső beépítésű
Forma
Kör
Nyitásirány
Egyéb / nem jelölt
Elérhető méret
Lásd a műszaki adatlapon

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F35301

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

DN
200
Belső átmérő (Di)
200 mm
A méret
3 mm
B méret
3 mm
C méret
103 mm
D méret
203 mm
További műszaki adatok+
E méret
245 mm
Anyagminőség
304L
F méret
325 mm
Megengedett üzemi nyomás
0.05 bar
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

12 nyilvántartott változat

ModellCikkszámMéretBelső átmérő (Di)A méretB méretC méretD méretE méretAnyagminőségF méretMegengedett üzemi nyomásAjánlatlista
6027 L2F35301DN 200200 mm3 mm3 mm103 mm203 mm245 mm304L325 mm0.05 bar
6027 L2F35302DN 200200 mm3 mm3 mm103 mm203 mm245 mm316L325 mm0.05 bar
6027 L3F35303DN 300300 mm3 mm3 mm103 mm205 mm345 mm304L425 mm0.05 bar
6027 L3F35304DN 300300 mm3 mm3 mm103 mm205 mm345 mm316L425 mm0.05 bar
6027 L4F35305DN 430430 mm3 mm3 mm103 mm205 mm474 mm304L555 mm0.05 bar
6027 L4F35306DN 430430 mm3 mm3 mm103 mm205 mm474 mm316L555 mm0.05 bar
6027 L45F35307DN 450444 mm3 mm2.5 mm103 mm200 mm490 mm304L570 mm0.05 bar
6027 L45F35308DN 450444 mm3 mm2.5 mm103 mm200 mm490 mm316L570 mm0.05 bar
6027 L5F35309DN 500500 mm3 mm3 mm103 mm209 mm544 mm304L625 mm0.04 bar
6027 L5F35310DN 500500 mm3 mm3 mm103 mm209 mm544 mm316L625 mm0.04 bar
6027 L6F35311DN 600600 mm3 mm3 mm103 mm205 mm640 mm304L725 mm0.04 bar
6027 L6F35312DN 600600 mm3 mm3 mm103 mm205 mm640 mm316L725 mm0.04 bar

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6027L anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

Szerkezeti dokumentáció

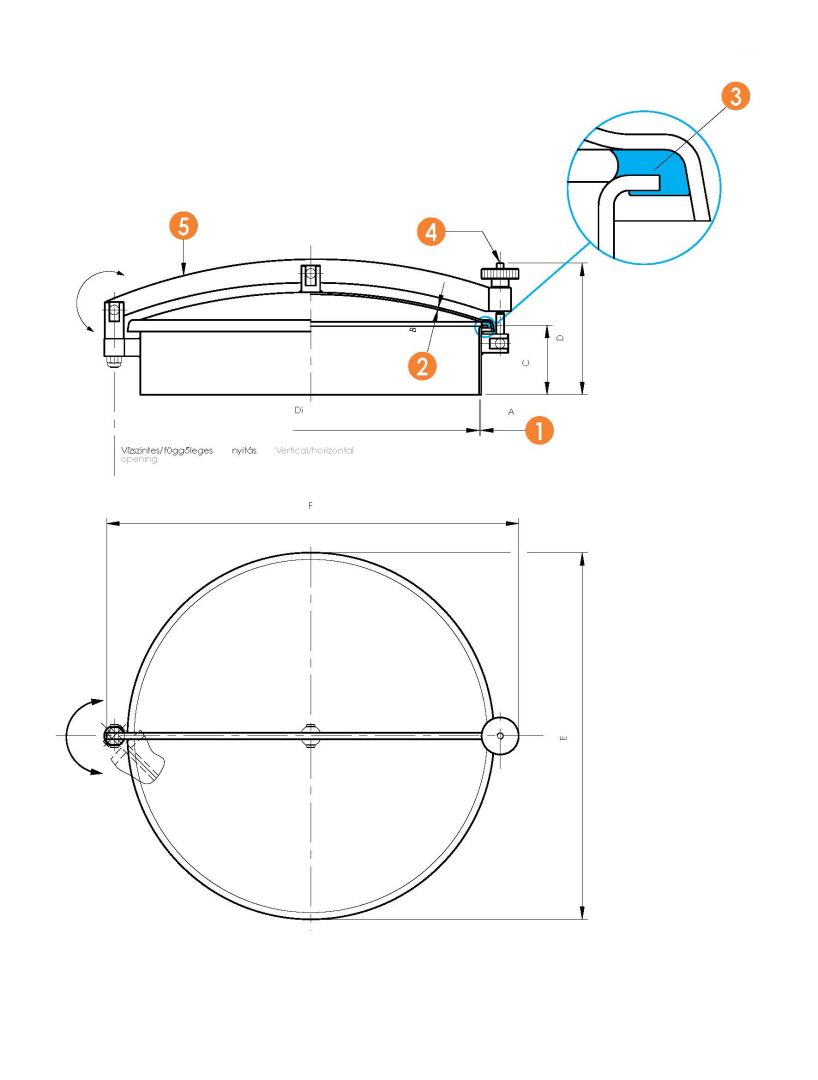

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
