Rozsdamentes acél tartályra · Felső beépítésű
Rozsdamentes tartálytechnikaBúvónyílás kerek periférikus zárakkal (6025 L1 5/L2/L3/L35/L4/L45/L5/L6)
Gyártó / márka: Veneta Acciai
kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Felső beépítésű
- Forma
- Kör
- Nyitásirány
- Egyéb / nem jelölt
- Elérhető méret
- Lásd a műszaki adatlapon
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35040
A kiválasztott változat műszaki adatai
- DN
- 400
- Belső átmérő (Di)
- 400 mm
- A méret
- 6 mm
- B méret
- 4 mm
- C méret
- 120 mm
- D méret
- 20 mm
További műszaki adatok+−
- E méret
- 440 mm
- Anyagminőség
- 304L
- N4
- 6
- Megengedett üzemi nyomás
- 4 bar
- Vákuumállóság
- -1 bar
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
2 nyilvántartott változat
| Modell | Cikkszám | Méret | Belső átmérő (Di) | A méret | B méret | C méret | D méret | E méret | Anyagminőség | N4 | Megengedett üzemi nyomás | Vákuumállóság | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6025L4 | F35040 | DN 400 | 400 mm | 6 mm | 4 mm | 120 mm | 20 mm | 440 mm | 304L | 6 | 4 bar | -1 bar | |
| 6025 L45 | F35074 | DN 450 | 450 mm | 6 mm | 4 mm | 120 mm | 20 mm | 490 mm | 304L | 6 | 3 bar | -1 bar |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás
Típus: 6025L anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

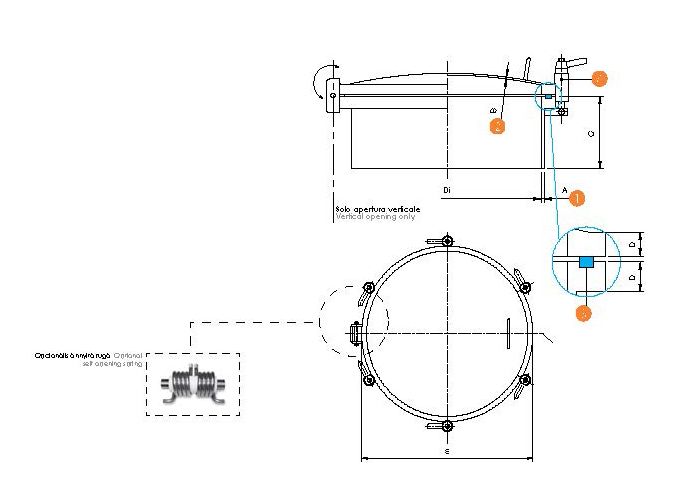

Szerkezeti dokumentáció
Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
