Rozsdamentes acél tartályra · Felső beépítésű
Rozsdamentes tartálytechnikaBúvónyílás kerek periférikus zárakkal (6028 A2/A3/A4/A5/A6)
Gyártó / márka: Veneta Acciai
kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Felső beépítésű
- Forma
- Kör
- Nyitásirány
- Egyéb / nem jelölt
- Elérhető méret
- Lásd a műszaki adatlapon
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35345
A kiválasztott változat műszaki adatai
- DN
- 200
- Belső átmérő (Di)
- 200 mm
- A méret
- 2 mm
- B méret
- 2 mm
- C méret
- 80 mm
- D méret
- 125 mm
További műszaki adatok+−
- E méret
- 245 mm
- Anyagminőség
- 304L
- Megengedett üzemi nyomás
- 0.1 bar
- Vákuumállóság
- -0.5 bar
- N4
- 3
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
10 nyilvántartott változat
| Modell | Cikkszám | Méret | Belső átmérő (Di) | A méret | B méret | C méret | D méret | E méret | Anyagminőség | Megengedett üzemi nyomás | Vákuumállóság | N4 | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6028 A2 | F35345 | DN 200 | 200 mm | 2 mm | 2 mm | 80 mm | 125 mm | 245 mm | 304L | 0.1 bar | -0.5 bar | 3 | |
| 6028 A2 | F35346 | DN 200 | 200 mm | 2 mm | 2 mm | 80 mm | 125 mm | 245 mm | 316L | 0.1 bar | -0.5 bar | 3 | |
| 6028 A3 | F35347 | DN 300 | 300 mm | 2 mm | 2 mm | 80 mm | 125 mm | 345 mm | 304L | 0.1 bar | -0.5 bar | 4 | |
| 6028 A3 | F35348 | DN 300 | 300 mm | 2 mm | 2 mm | 80 mm | 125 mm | 345 mm | 316L | 0.1 bar | -0.5 bar | 4 | |
| 6028 A4 | F35349 | DN 400 | 400 mm | 2 mm | 2 mm | 80 mm | 125 mm | 439 mm | 304L | 0.1 bar | -0.5 bar | 4 | |
| 6028 A4 | F35350 | DN 400 | 400 mm | 2 mm | 2 mm | 80 mm | 125 mm | 439 mm | 316L | 0.1 bar | -0.5 bar | 4 | |
| 6028 A5 | F35351 | DN 500 | 500 mm | 2 mm | 2 mm | 80 mm | 125 mm | 544 mm | 304L | 0.05 bar | -0.5 bar | 5 | |
| 6028 A5 | F35352 | DN 500 | 500 mm | 2 mm | 2 mm | 80 mm | 125 mm | 544 mm | 316L | 0.05 bar | -0.5 bar | 5 | |
| 6028 A6 | F35353 | DN 600 | 598 mm | 2 mm | 2 mm | 80 mm | 125 mm | 640 mm | 304L | 0.05 bar | -0.5 bar | 6 | |
| 6028 A6 | F35354 | DN 600 | 598 mm | 2 mm | 2 mm | 80 mm | 125 mm | 640 mm | 316L | 0.05 bar | -0.5 bar | 6 |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás
Típus: 6028A anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM
Szerkezeti dokumentáció

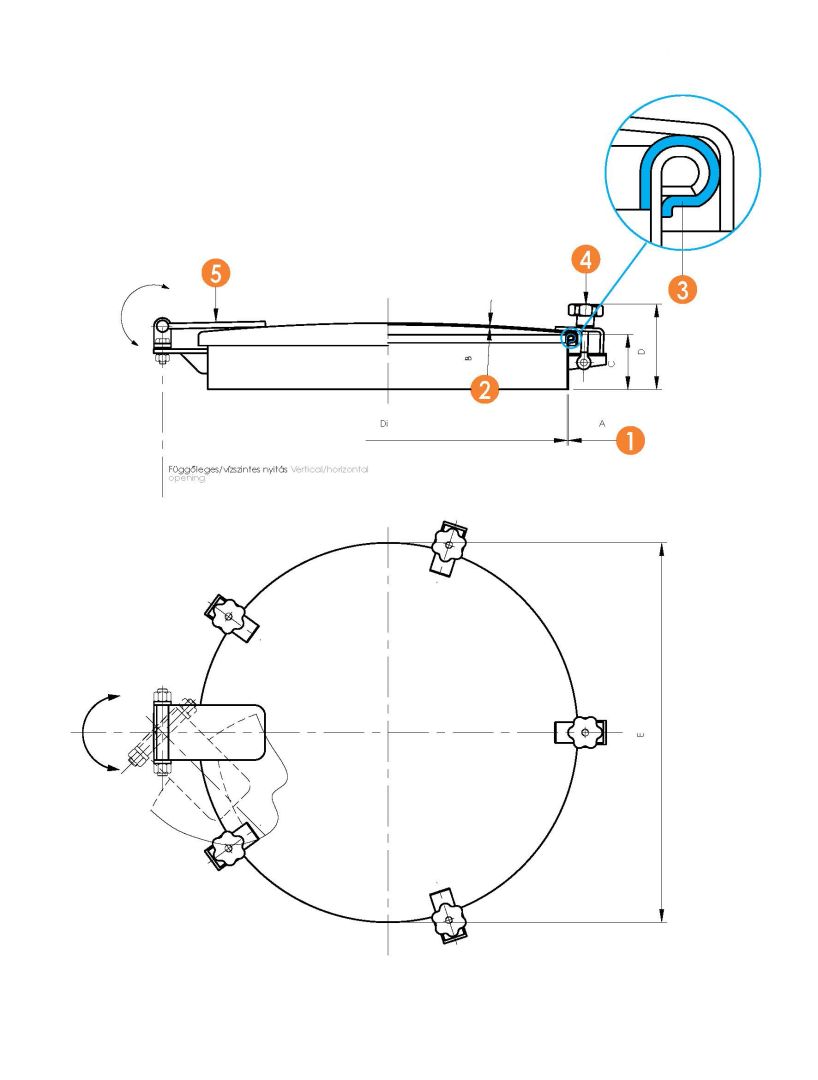

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
