Rozsdamentes acél tartályra · Felső beépítésű
Rozsdamentes tartálytechnikaBúvónyílás kerek teljes nézőüveggel (6027 VS)
Gyártó / márka: Veneta Acciai
kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Felső beépítésű
- Forma
- Kör
- Nyitásirány
- Egyéb / nem jelölt
- Elérhető méret
- Lásd a műszaki adatlapon
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35382
A kiválasztott változat műszaki adatai
- DN
- 430
- Belső átmérő (Di)
- 430 mm
- A méret
- 3 mm
- B méret
- 10 mm
- C méret
- 103 mm
- D méret
- 555 mm
További műszaki adatok+−
- E méret
- 475 mm
- Anyagminőség
- 304L
- Megengedett üzemi nyomás
- 0.01 bar
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
6 nyilvántartott változat
| Modell | Cikkszám | Méret | Belső átmérő (Di) | A méret | B méret | C méret | D méret | E méret | Anyagminőség | Megengedett üzemi nyomás | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6027 V4 | F35382 | DN 430 | 430 mm | 3 mm | 10 mm | 103 mm | 555 mm | 475 mm | 304L | 0.01 bar | |
| 6027 V4 | F35383 | DN 430 | 430 mm | 3 mm | 10 mm | 103 mm | 555 mm | 475 mm | 316L | 0.01 bar | |
| 6027 V5 | F35384 | DN 500 | 500 mm | 3 mm | 10 mm | 103 mm | 625 mm | 545 mm | 304L | 0.01 bar | |
| 6027 V5 | F35385 | DN 500 | 500 mm | 3 mm | 10 mm | 103 mm | 625 mm | 545 mm | 316L | 0.01 bar | |
| 6027 V6 | F35386 | DN 600 | 600 mm | 3 mm | 10 mm | 103 mm | 725 mm | 645 mm | 304L | 0.01 bar | |
| 6027 V6 | F35387 | DN 600 | 600 mm | 3 mm | 10 mm | 103 mm | 725 mm | 645 mm | 316L | 0.01 bar |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás
Típus: 6027V anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM
Szerkezeti dokumentáció

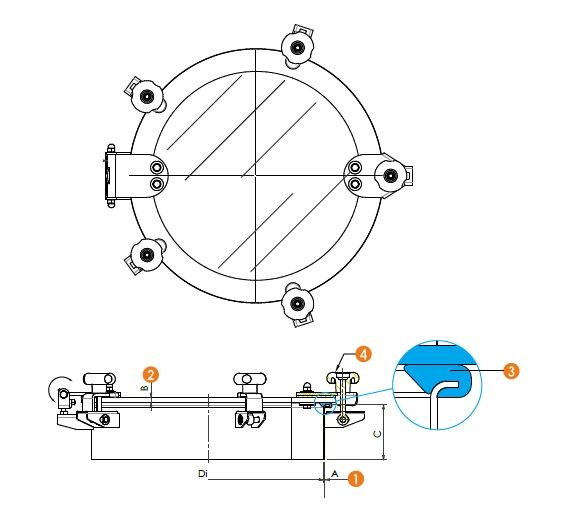

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
