Rozsdamentes acél tartályra · Felső beépítésű
Rozsdamentes tartálytechnikaBúvónyílás nagyméretű (6029 PA/PB/PC/PD)
Gyártó / márka: Veneta Acciai
kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Felső beépítésű
- Forma
- Kör
- Nyitásirány
- Egyéb / nem jelölt
- Elérhető méret
- Lásd a műszaki adatlapon
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35398
A kiválasztott változat műszaki adatai
- DN
- 800
- Külső átmérő (De)
- 806 mm
- A méret
- 3 mm
- B méret
- 2 mm
- C méret
- 100 mm
- D méret
- 180 mm
További műszaki adatok+−
- E méret
- 860 mm
- Anyagminőség
- 304L
- Megengedett üzemi nyomás
- 0.1 bar
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
8 nyilvántartott változat
| Modell | Cikkszám | Méret | Külső átmérő (De) | A méret | B méret | C méret | D méret | E méret | Anyagminőség | Megengedett üzemi nyomás | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6029 PA | F35398 | DN 800 | 806 mm | 3 mm | 2 mm | 100 mm | 180 mm | 860 mm | 304L | 0.1 bar | |
| 6029 PA | F35399 | DN 800 | 806 mm | 3 mm | 2 mm | 100 mm | 180 mm | 860 mm | 316L | 0.1 bar | |
| 6029 PB | F35400 | DN 1000 | 1006 mm | 3 mm | 2 mm | 100 mm | 180 mm | 1060 mm | 304L | 0.1 bar | |
| 6029 PB | F35401 | DN 1000 | 1006 mm | 3 mm | 2 mm | 100 mm | 180 mm | 1060 mm | 316L | 0.1 bar | |
| 6029 PC | F35402 | DN 1200 | 1206 mm | 3 mm | 2 mm | 100 mm | 180 mm | 1260 mm | 304L | 0.1 bar | |
| 6029 PC | F35403 | DN 1200 | 1206 mm | 3 mm | 2 mm | 100 mm | 180 mm | 1260 mm | 316L | 0.1 bar | |
| 6029 PD | F35404 | DN 1400 | 1406 mm | 3 mm | 2 mm | 100 mm | 180 mm | 1460 mm | 304L | 0.1 bar | |
| 6029 PD | F35405 | DN 1400 | 1406 mm | 3 mm | 2 mm | 100 mm | 180 mm | 1460 mm | 316L | 0.1 bar |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás
Típus: 6029P anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM
Szerkezeti dokumentáció

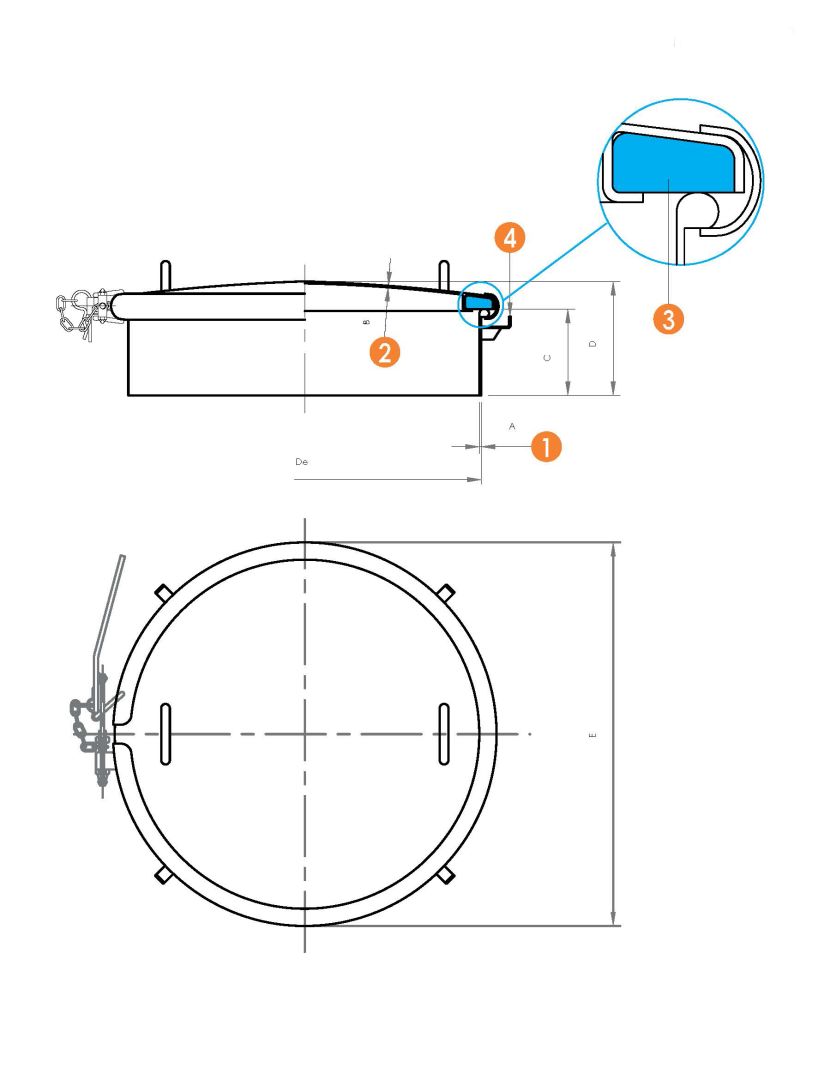

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
